1.3.7.1 对闪存编程

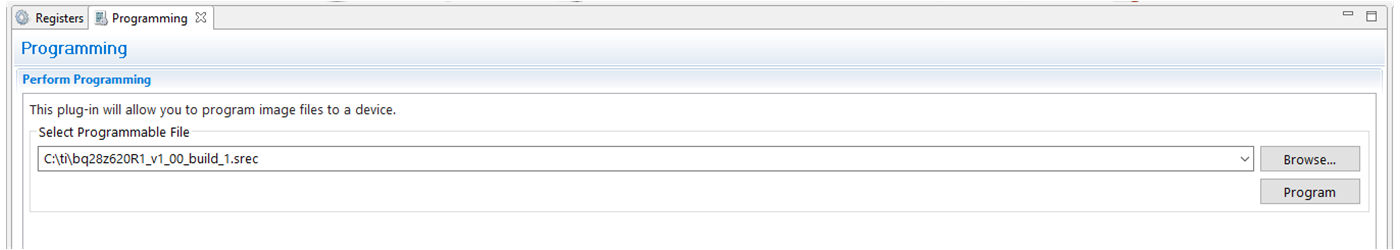

“Programming”屏幕的上部区段用于初始化器件，具体通过将默认的 .srec 文件加载到闪存中来实现（请参阅图 1-9）。

  • 使用 Browse 按钮搜索 .srec 文件。
  • 按下 Program 按钮，然后等待下载完成。
    • 编程完成后，更新的版本应该会在 2 分钟内显示在左侧仪表板窗口中。如果没有，请重新启动 BQStudio。
    • 建议在对新固件进行编程后重新启动 BQStudio。
GUID-1445DAFA-0A18-4879-92A1-C3A69BD6E795-low.png图 1-9 编程屏幕
