5.10 关断



图 5-24 通过 VIN 移除来关断：VINOFF=10.4V，IVDD-VEE=68mA（顶部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，20V/div，mid-3：VEE-COM，5V/div，mid-4：VIN，10V/div，底部：/PG，5V/div），时间 = 1ms/div


图 5-25 通过 EN 低电平来关断：VIN=15V，IVDD-VEE=68mA（顶部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，20V/div，mid-3：VEE-COM，5V/div，mid-4：/PG，5V/div，底部：EN，5V/div），时间 = 2ms/div

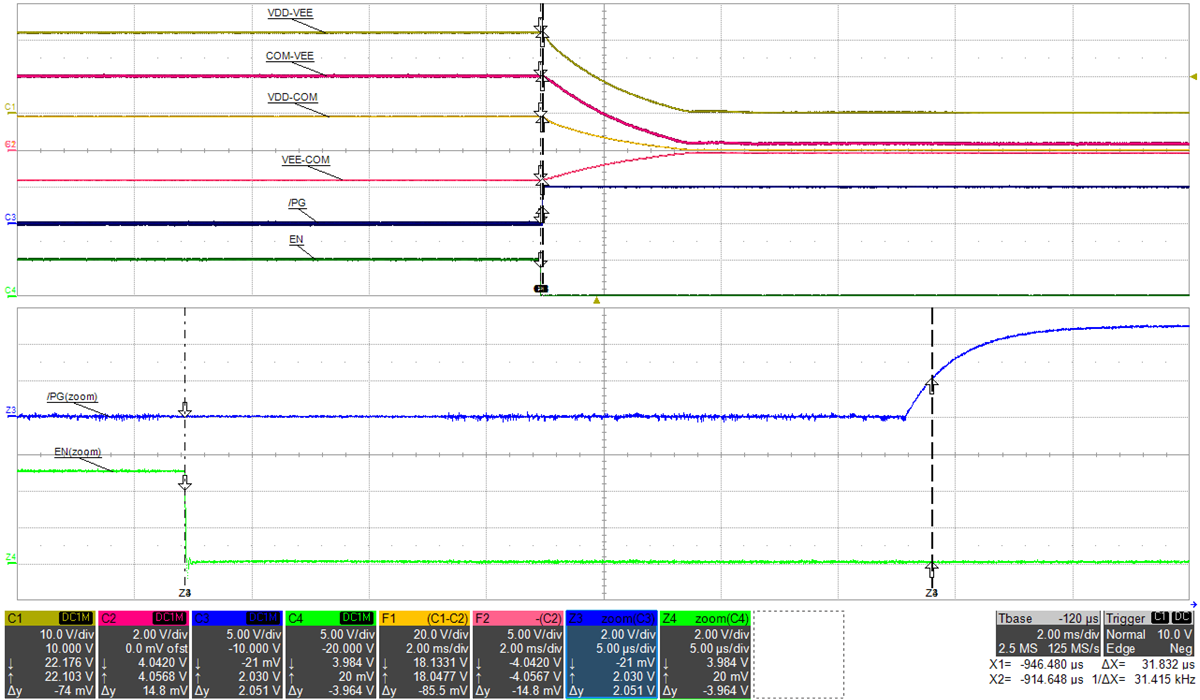

图 5-26 通过 EN 低电平来关断（缩放）：VIN=15V，IVDD-VEE=68mA（顶部：VDD-VEE，10V/div，mid-1：COM-VEE，2V/div，mid-2：VDD-COM，20V/div，mid-3：VEE-COM，5V/div，mid-4：/PG，5V/div，底部：EN，5V/div，top_zoom：/PG，2V/div，bot_zoom：EN，2V/div），时间 = 2ms/div，time_zoom=5µs/div
