3.2.2.1 Code Composer Studio 工程

要在 CCS 中导入参考工程，请点击 Project → Import CCS Projects，然后浏览到 <SDK 安装位置>\solutions\tidm_02012_ecompressor\<device>\ccs，然后点击 Select Folder。选择名为 tidm_02012_ecompressor_<device> 的工程，然后点击 Finish。现在，该工程应在 CCS 的 Project Explorer 窗格中可见。

src_foc 文件夹包含典型的 FOC 模块，包括变换、PID 函数和估算器。src_lib 文件夹包含 InstaSPIN-FOC 库和相关头文件。这些模块独立于特定器件和电路板，还可用于 SDK 中的多种其他解决方案。

src_control 文件夹包含电机驱动控制文件，这些文件在中断服务例程和后台任务中调用电机控制核心算法函数。src_sys 文件夹包含为其他系统功能保留的一些文件，例如 CAN 通信的驱动程序。您可以自行添加用于系统控制、通信等功能的代码。这些模块专用于此参考设计工程，但与器件和电路板无关。

特定于电路板、特定于电机和特定于器件的文件位于 src_board 文件夹中。这些文件包含特定于器件的驱动程序，用于运行解决方案。如果要将工程迁移到您自己的电路板或其他器件，只需根据器件或电路板的引脚分配和功能更改 hal.c、hal.syscfg、hal.h 和 user_mtr1.h 文件。

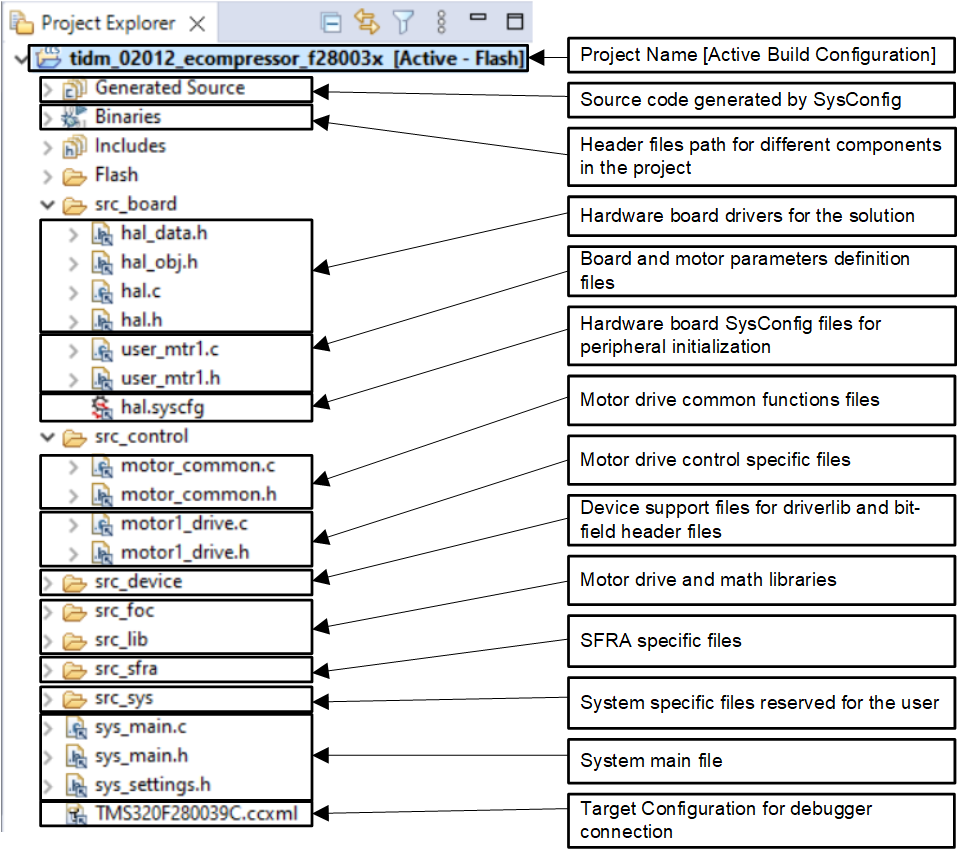

GUID-20221101-SS0I-T1W1-MNLX-XD5P1RXTSMLR-low.png图 3-3 参考工程的 Project Explorer 视图

软件中有几项可选功能，可以使用工程属性中的预定义符号来启用和禁用。这些预定义符号如下：

  • MOTOR1_OVM 可启用过调制
  • MOTOR1_FWC 可启用弱磁控制 (FWC)
  • MOTOR1_MTPA 可启用每安培最大扭矩 (MTPA) 模式
  • MOTOR1_VIBCOMPA 或 MOTOR1_VIBCOMPT 可启用振动补偿

要查看和编辑预定义符号，请右键点击工程并选择 Properties。然后转至 C2000 Compiler 选项的 Predefined Symbols 部分，如图 3-4 所示。默认情况下，符号名称后附加的“_N”可禁用上文列出的功能。编辑符号，删除“_N”可启用该功能。

GUID-20221101-SS0I-C7QF-TXDQ-H2NC9QXQDHW4-low.png图 3-4 在工程属性中选择预定义符号
