3.2.2.2 软件结构

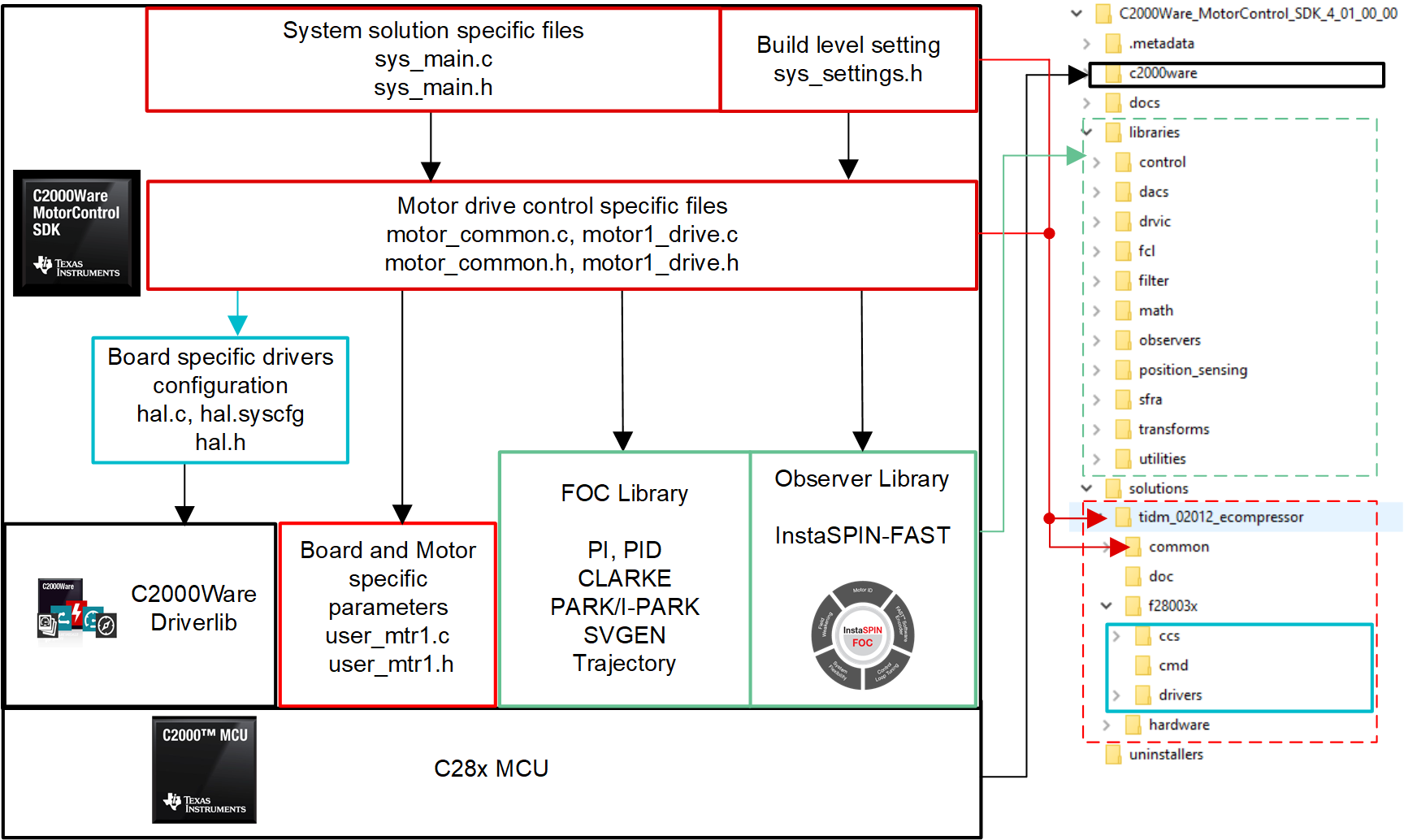

图 3-5 中显示了工程的总体结构。器件外设配置基于 C2000Ware Driverlib，使用 SysConfig 部分生成。如果要将参考设计软件迁移到您自己的电路板或另一器件，只需更改 hal.c、hal.syscfg 和 hal.h 文件以及 user_mtr1.h 中的参数。

GUID-20221101-SS0I-VDLC-2HP2-GSCZRW3DCKPK-low.png图 3-5 工程结构概览

图 3-6 显示了固件的工程软件流程图，其中包括一个用于实时电机控制的 ISR、一个主循环用于在后台循环中更新电机控制参数。ISR 将由 ADC 转换结束 (EOC) 触发。

图 3-6 后台软件和电机控制 ISR 流程图

为了简化系统开发和设计，将该软件组织为四个增量构建，如表 3-1 中所述，这使得学习和熟悉电路板和软件变得更加容易。这种方法对于调试和测试电路板也有帮助。要选择特定的构建选项，您将编辑 sys_settings.h 文件中的 DMC_BUILDLEVEL 选项并重新编译工程。下一部分将详细描述此过程。

表 3-1 递增构建选项
DMC_BUILDLEVEL 值 说明
DMC_LEVEL_1 50% 占空比，偏移校准并验证相移
DMC_LEVEL_2 开环控制，用于检查检测信号
DMC_LEVEL_3 闭合电流环路，用于检查硬件设置
DMC_LEVEL_4 参数识别并使用 InstaSPIN-FOC 运行
