3.1 寄存器屏幕

通过“Start | Programs | Texas Instruments | Battery Management Studio”菜单序列或 Battery Management Studio 快捷方式运行 Battery Management Studio。此时将出现“Registers”屏幕（请参阅图 3-1）。“Registers”部分包含用于监测电量的参数。“Bit Registers”部分提供状态和故障寄存器的位级图。绿色标志表示该位为 0（低电平状态），红色标志表示该位为 1（高电平状态）。点击 Refresh（单次扫描）按钮时便会开始显示数据，而点击 Scan 按钮时则会连续进行扫描。

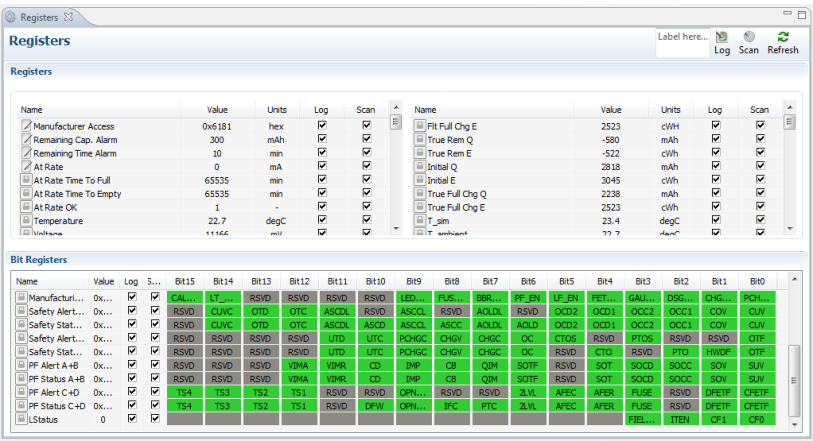

GUID-D07D0412-9FD2-44B2-B9BA-6C780E5F7B6C-low.gif图 3-1 寄存器屏幕

可通过“| Window | Preferences | SBS | Scan Interval |”菜单选项设置连续扫描周期。

Battery Management Studio 程序提供了记录功能，可记录“Log”复选框（位于“Register”部分中每个参数旁边）选择的值。要启用此功能，请选择 Log 按钮，此时会选中 Scan 按钮。停止记录后，Scan 按钮仍处于选中状态，需要手动取消选择。
