评估模块 (EVM) 硬件

电路板布局

图 8-1 至图 8-16 所示为 TPS53676EVM-084 装配图和 TPS53676EVM-084 PCB 布局图。

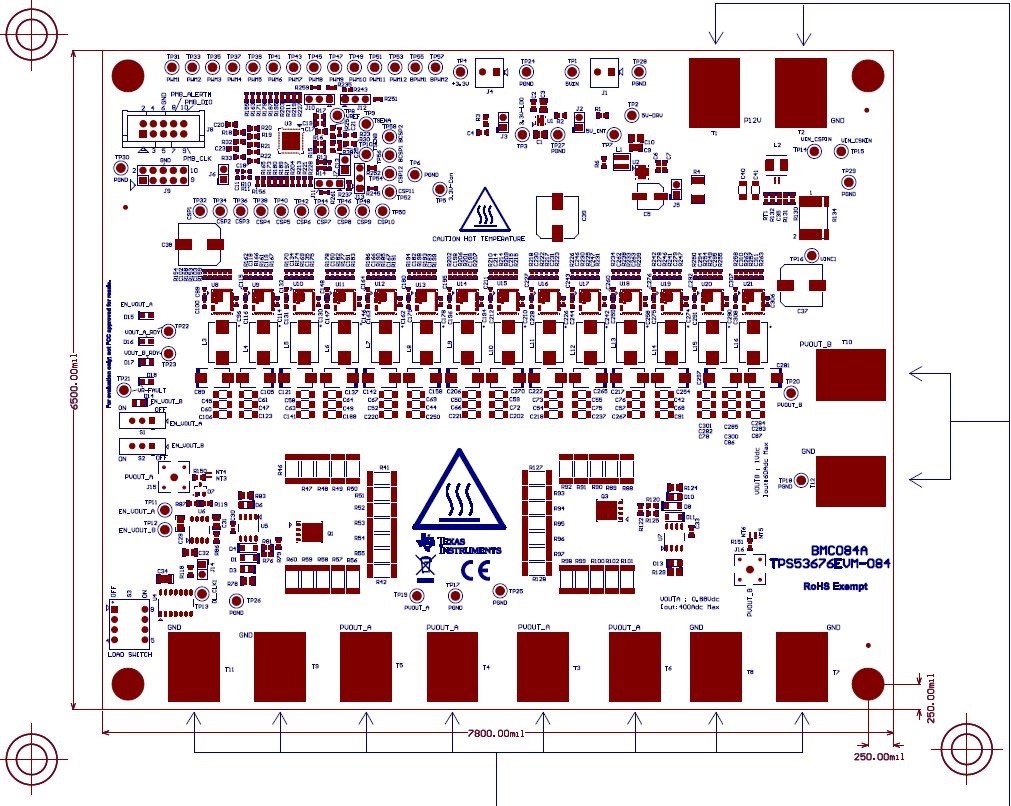

GUID-20210315-CA0I-VW0W-CGXM-XJ8RSXHVMWKM-low.jpg图 8-1 TPS53676EVM-084 装配图顶视图
GUID-5F3216DA-B0EA-44DF-9F32-DE7B6C63A0D6-low.jpg图 8-2 TPS53676EVM-084 装配图底视图
GUID-44F2BB90-77AC-448C-BD1C-CE5FFCA280E7-low.jpg图 8-3 TPS53676EVM-084 PCB 顶部焊接
GUID-B4806D8D-2891-4023-A985-B01241094CCE-low.jpg图 8-4 TPS53676EVM-084 PCB 顶层
GUID-A4E2BB80-212B-4D2E-B342-4C2E2137915E-low.jpg图 8-5 TPS53676EVM-084 PCB 第 2 层 - GND
GUID-CD39ECFE-C93F-41FB-9461-16C6D717BE48-low.jpg图 8-6 TPS53676EVM-084 PCB 第 3 层 - 信号
GUID-077F50E8-1CD8-4E12-924E-643551AF8EF2-low.jpg图 8-7 TPS53676EVM-084 PCB 第 4 层 - GND
GUID-2BF0516A-AD57-4BD1-9403-6EE03ACB67E4-low.jpg图 8-8 TPS53676EVM-084 PCB 第 5 层 - 电源
GUID-8206DBFC-A563-498C-A6D4-CA24C0AEE530-low.jpg图 8-9 TPS53676EVM-084 PCB 第 6 层 - GND
GUID-AE62260F-535A-41BE-AC9C-59E37370ABC9-low.jpg图 8-10 TPS53676EVM-084 PCB 第 7 层 - 电源
GUID-B357C6DA-CAD2-4330-B070-4C09E77BF7B4-low.jpg图 8-11 TPS53676EVM-084 PCB 第 8 层 - 电源
GUID-0BC3FE27-8244-4F1C-9B72-DB874E7A942E-low.jpg图 8-12 TPS53676EVM-084 PCB 第 9 层 - GND

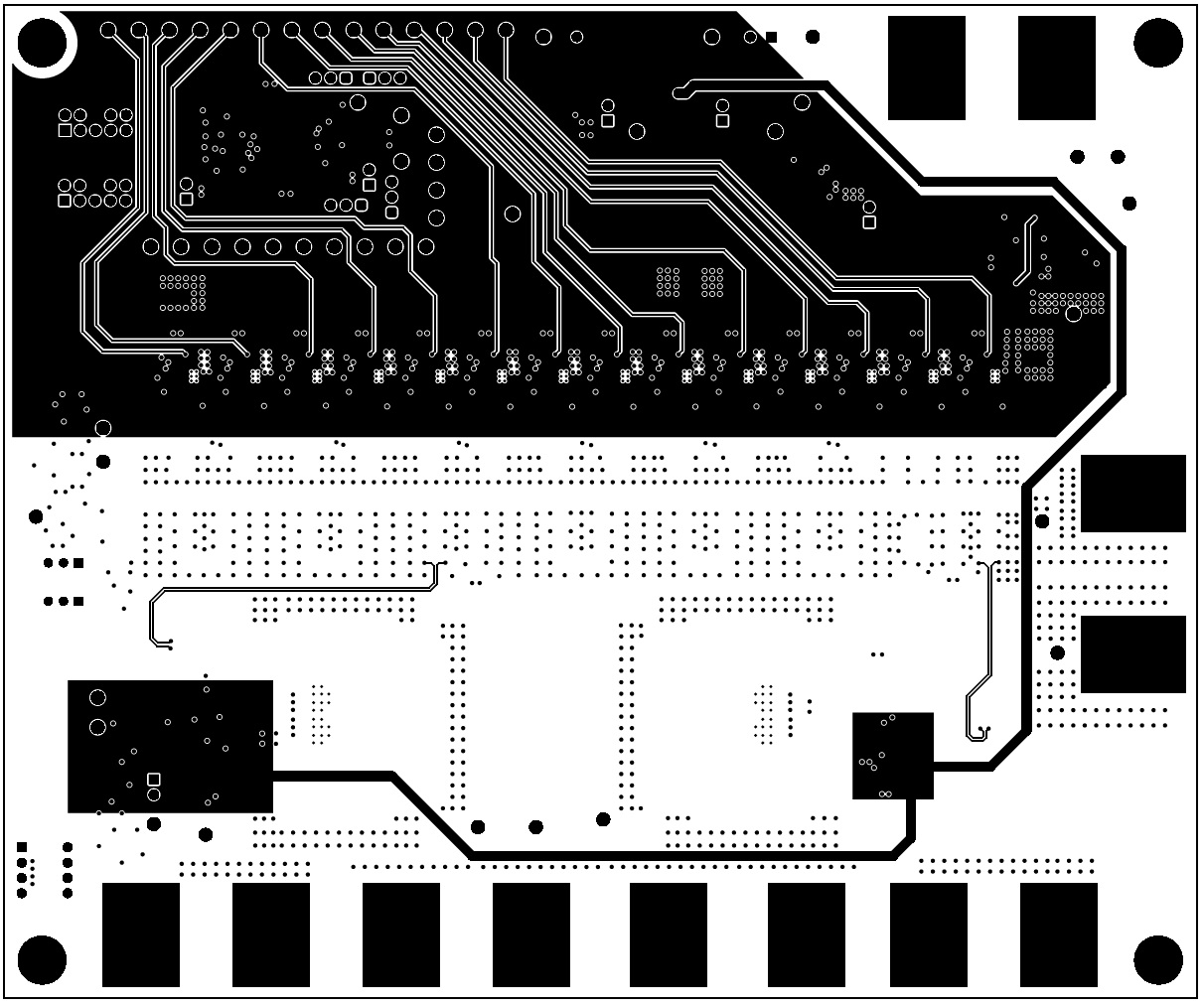

GUID-FDF10E41-9C8F-4AE8-89AB-33D9FCC6830D-low.jpg图 8-13 TPS53676EVM-084 PCB 第 10 层 - 信号
GUID-41BE7E55-7B80-4F77-8F01-BFAFCCF6CC4F-low.jpg图 8-14 TPS53676EVM-084 PCB 第 11 层 - GND
GUID-B2A8FAB2-F57F-4A42-9710-2E9AEDF3697B-low.jpg图 8-15 TPS53676EVM-084 PCB 底层
GUID-73BF3A97-A975-468F-9B34-46D72607313A-low.jpg图 8-16 TPS53676EVM-084 PCB 底部焊接
