3 TPS621x0EVM-505 测试结果
本部分提供了 TPS621x0EVM-505 的测试结果。
图 3-1 使用 1µH 电感和 FSW = LOW（高频）时的效率
图 3-2 使用 2.2µH 电感和 FSW = LOW（高频）时的效率
图 3-3 使用 2.2µH 电感和 FSW = HIGH（低频）时的效率
图 3-4 使用 2.2µH 电感和 FSW = LOW（高频）进行负载调节
图 3-5 利用 2.2µH 电感以及 FSW = LOW（高频）和 Iout = 1A 进行线路调节
图 3-6 使用 2.2µH 电感和 FSW = LOW（高频）以及 VIN = 12V 和 IOUT = 1A 的环路响应
图 3-7 使用 2.2µH 电感器且 FSW = LOW（高频）且 Vin = 12V、Iout = 1A 的输入电压纹波
图 3-8 使用 2.2µH 电感器且 FSW = LOW（高频）且 Vin = 12V、Iout = 1A 的输出电压纹波
图 3-9 使用 2.2µH 电感器且 FSW = HIGH（低频）且 Vin = 12V、Iout = 1A 的输出电压纹波
图 3-10 使用 1µH 电感且 Vin = 12V 时的负载瞬态响应
图 3-11 使用 2.2µH 电感且 Vin = 12V 时的负载瞬态响应
图 3-12 在 EN 上以 1A 负载和 Vin = 12V 启动
图 3-13 在 EN 上以 1A 负载和 Vin = 12V 关闭

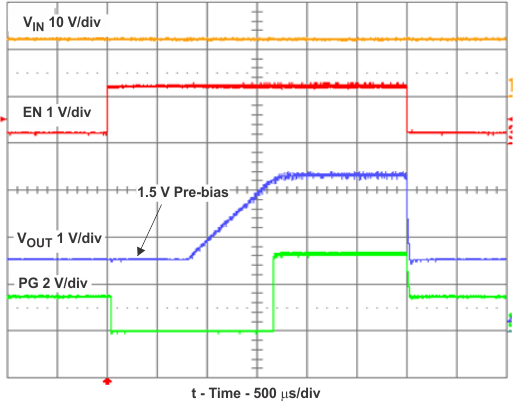

图 3-14 EN 上负载为 1A 且 Vin = 12V 时的 TPS62130 预偏置启动和关断
图 3-15 EN 上负载为 1A 且 Vin = 12V 时的 TPS62130A 预偏置启动和关断
图 3-16 使用 1µH 电感器且 Vin = 12V、Iout = 3A 且 FSW = LOW（高频）时的热性能
图 3-17 使用 2.2µH 电感器且 Vin = 12V、Iout = 3A、FSW = HIGH（低频）时的热性能
