ZHCUAA3D January 2017 – June 2022
4.3 可编程增益放大器 (PGA) 的评估
评估 PGA 时，PGA_GND 引脚必须驱动为 PGA_IN 信号的接地基准。PGA_GND 信号可使用差分信令通过 HSEC 指提供，以改进抗噪性能，或者为了简单起见，PGA_GND 引脚也可通过 0Ω 电阻器（图 4-2 中的 R55）连接到controlCARD （控制卡）的接地基准。

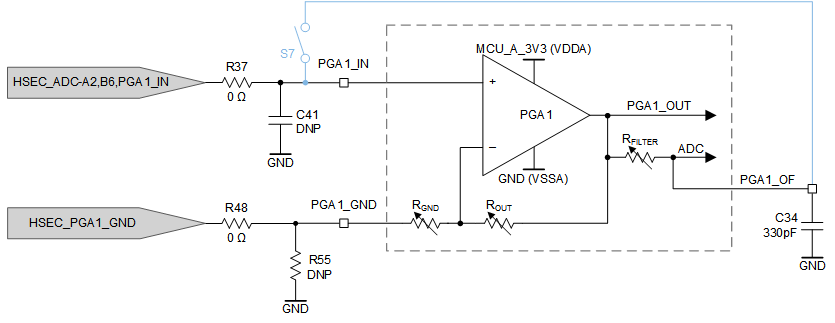

图 4-2 PGA，S7 打开（输出滤波可用）S7 开关组支持灵活地将 PGA 输出滤波引脚 (PGAn_OF) 用于滤波（图 4-2 中 S7 打开），或绕过内部 PGA（图 4-3 中 S7 闭合）直接对 PGA 输入电压进行采样。
图 4-3 PGA，S7 闭合（输出滤波不可用）注：
PGA6 的 S7 闭合实现与其他 PGA 不同。PGA6_OF 信号可独立于 PGA6_IN 信号从 HSEC 连接器访问，而不必短接 PGA6_OF 和 PGA6_IN。
注：
S7 开关闭合时不应启用 PGA RFILTER 电阻器。PGA_IN 和 PGA_OF 引脚长时间争用会导致内部 RFILTER 电阻器的永久性损坏。
