5 硬件参考

表 5-1 显示了电路板上可用的各种连接。图 5-1 展示了电路板上许多此类元件的位置。

警告：

在高压设置中使用controlCARD （控制卡）时，用户有责任在对电路板通电或进行模拟之前确认已阅读和理解电压和隔离要求。通电后，不应触碰controlCARD （控制卡）或与controlCARD （控制卡）相连的元件。此外，应去除电容器 C26:A以尽量减少漏电流流过controlCARD （控制卡）隔离栅的可能性。

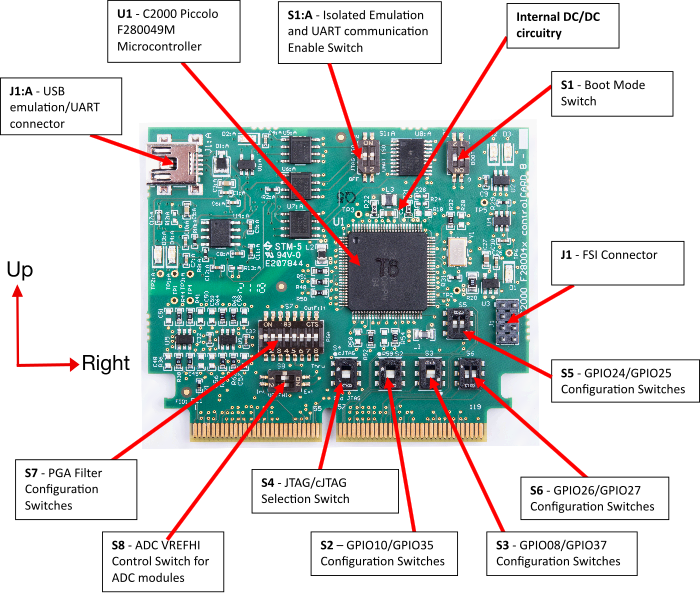

GUID-D618BB14-37CE-4BB2-B2B8-C0C484F481EC-low.png图 5-1 controlCARD （控制卡）上的主要元件
表 5-1 硬件参考
连接器
J1:A仿真/UART 连接器：USB mini A 连接器用于通过 FTDI 逻辑提供 XDS100v2 仿真和 USB 转 UART (SCI) 通信。S1:A 确定 MCU 启用哪些连接。
跳线
J1FSI 连接器：能够将 F280049C 的 FSI 信号连接至另一电路板。
LED
D1当controlCARD （控制卡）通电时亮起（绿色）
D2由 GPIO-31 的负逻辑控制（红色）
D3由 GPIO-34 的负逻辑控制（红色）
D2:A当 ISO JTAG 逻辑通电时亮起（绿色）。
D3:AJTAG/UART RX 切换指示器（蓝色）
D4:AJTAG/UART TX 切换指示器（蓝色）
电阻器和电容器（默认设置加粗）
R18、R19、R21、R22GPIO22/23 配置电阻器
这些电阻器允许用户选择是否将 GPIO22/23 用作 GPIO（并连接到基板）或者是否将与 F280049C MCU 的内部 DC/DC 功能结合使用：
  • R18、R19 组装有 0Ω 电阻器，R21、R22 未组装：GPIO22 和 GPIO23 用作 GPIO 并通过 EC1 连接到基板。无法使用内部 DC/DC。
  • R18、R19 未组装，R21、R22 组装有 0Ω 电阻器：内部 DC/DC 无法用于生成 1.2V VDD 电源轨。GPIO22 和 GPIO23 分别用作 VFBSW 和 VSW。可以使用内部 DC/DC。
C19、C20、C21如果使用 F280049C 的内部 DC/DC 功能，应组装这些电容器。C19 应组装有 2.2µF 电容器。C20 和 C21 各自应组装有 10µF 电容器。
R24、C28R24 和 C28 形成了一个可选缓冲器电路，在使用 DC/DC 时可使用。
R36-R47、R49、R53、R60-R64、C41-C47 和 C48-C59可选 RC 输入滤波器，适用于所有 ADC/PGA 输入
C34-C40使用 PGA 滤波时的 PGA 滤波电容器
R55-R59PGA-GND 配置电阻器
R48、R50-R52、R54这些电阻器控制每个 PGA 的负输入 (PGAGND) 是否为局部接地，或它们是否应通过 HSEC 连接器上的引脚接地（适用于 开尔文接地）。
默认情况下，R55-R59 电阻器未组装，R48、R50-R52、R54 已组装。因此，默认情况下所有 PGA 都应由基板参考接地。例如，如果 R55 已组装，R48 未组装，则 PGA1 的 PGAGND 将在controlCARD （控制卡）上接地。
开关（默认位置加粗）
S1
（180 度旋转安装）		引导模式选择开关
有关可选择的引导模式列表，请参阅表 5-2 。有关器件引导行为的更多信息，请参阅器件的数据表和 TRM。
左侧（开关 2）– GPIO24 配置开关：
  • 上部位置：GPIO24 拉至高电平
  • 下部位置：GPIO24 拉至低电平

右侧（开关 1）– GPIO32 配置开关：
  • 上部位置：GPIO32 拉至高电平
  • 下部位置：GPIO32 拉至低电平
S2GPIO10/GPIO35 配置开关
  • 上部位置：GPIO10 连接到 HSEC 连接器的引脚 60。如果 S4 的开关 1 在上部位置，GPIO35 将连接到 HSEC 连接器的引脚 85。
  • 下部位置：GPIO10 连接到 HSEC 连接器的引脚 85。如果 S4 的开关 1 在上部位置，GPIO35 将连接到 HSEC 连接器的引脚 60。
S3
（180 度旋转安装）		GPIO08/GPIO37 配置开关
  • 上部位置：GPIO08 连接到 HSEC 连接器的引脚 87。如果 S4 的开关 2 在上部位置，GPIO37 将连接到 HSEC 连接器的引脚 58。
  • 下部位置：GPIO08 连接到 HSEC 连接器的引脚 58。如果 S4 的开关 2 在上部位置，GPIO37 将连接到 HSEC 连接器的引脚 87。
S4JTAG/cJTAG 选择开关
  • 上部位置：预计使用 2 引脚 cJTAG 模式。GPIO35 和 GPIO37 分别根据 S2 和 S3 的设置连接到基板。
  • 下部位置：预计使用 4 引脚标准 JTAG。GPIO35 和 GPIO37 用于支持 JTAG 功能。使用卡上 XDS100v2 仿真器需要 4 引脚 JTAG。
S5
（180 度旋转安装）		GPIO24/GPIO25 配置开关
左侧（开关 2）– GPIO25 配置开关：
  • 上部位置：GPIO25 连接到 HSEC 连接器的引脚 77。
  • 下部位置：GPIO25 连接到 HSEC 连接器的引脚 102。

右侧（开关 1）– GPIO24 配置开关：
  • 上部位置：GPIO24 连接到 HSEC 连接器的引脚 75。
  • 下部位置：GPIO24 连接到 HSEC 连接器的引脚 100。
S6GPIO26/GPIO27 配置开关
左侧（开关 1）– GPIO26 配置开关：
  • 上部位置：GPIO26 连接到 HSEC 连接器的引脚 107。
  • 下部位置：GPIO26 连接到 HSEC 连接器的引脚 79。

右侧（开关 2）– GPIO27 配置开关：
  • 上部位置：GPIO27 连接到 HSEC 连接器的引脚 109。
  • 下部位置：GPIO27 连接到 HSEC 连接器的引脚 81。
S7PGA 滤波配置开关
从左侧开始，这些开关分别控制 PGA1-PGA7 的输出是否滤波。未使用 S7 的第八个开关。
每个开关：
  • 上部位置： HSEC 引脚已连接到相应的 PGA+ 输入引脚，现在还连接到另一个 ADC 输入引脚。在软件中，对于相应 PGA，不应使用 PGA 输出滤波功能。
  • 下部位置： HSEC 引脚仅连接到 PGA+ 输入引脚。对于相应 PGA，可以使用 PGA 输出滤波。

S7 的开关 6 (PGA6) 的向上位置与其他 PGA 的实现方式不同。PGA6_OF 可独立于 PGA6_IN 的 HSEC 连接器访问，而其他 PGA 将各自的 PGAn_OF 和 PGAn_IN 信号短接在一起。
S8
（90 度旋转安装）		ADC 模块的 ADC VREFHI 控制开关
向上（开关 1）– ADC 模块 A 的 VREFHI 控制开关：
  • 左侧位置：应配置 ADC-A，以使用内部电压基准。
  • 右侧位置：配置 ADC-A 以使用外部电压基准，应连接至 HSEC 连接器的引脚 45。

底部（开关 2）– ADC 模块 B 和模块 C 的 VREFHI 控制开关：
  • 左侧位置：应配置 ADC-A 和 ADC-C，以使用内部电压基准。
  • 右侧位置：配置 ADC-B 和 ADC-C 以使用外部电压基准，应连接至 HSEC 连接器的引脚 45。
S1:A隔离式仿真和 UART 通信使能开关
左侧（开关 1）– JTAG 启用：
  • 上（开）– XDS100v2 仿真逻辑和 MCU 之间的所有信号均被连接。通过卡上的 XDS100v2 仿真器对 MCU 进行调试或编程时，此设置有效。
  • 下（关）– XDS100v2 仿真逻辑不会连接到 MCU。当此器件从闪存引导、直接从外设引导，或使用外部 JTAG 仿真器时，此设置有效。

右侧（开关 2）– ISO UART 通信启用：
  • 上（开）– C2000 MCU 的 GPIO-28（和 180 引脚controlCARD （控制卡）连接器的引脚 76）耦合到 FTDI 的 USB 转串行适配器。允许通过 FTDI 芯片与计算机进行 UART 通信。然而，在这个位置，GPIO-28 会被 FTDI 芯片强制为高电平。连接器引脚 76 的功能受限。
  • 下（关）– C2000 MCU 不会连接到 FTDI USB 转串行适配器。180 引脚controlCARD （控制卡）连接器的引脚 76 直接连接到 GPIO-28。
表 5-2 引导模式开关 (S1) 位置
模式编号 GPIO-24（左侧，开关 2） GPIO-32（右侧，开关 1） 从……引导
000（下）0（下）并行 I/O
010（下）1（上）从 SCI 引导/等待模式
021（上）0（下）从 CAN 引导
031（上）1（上）从闪存引导
