4.9 SPI

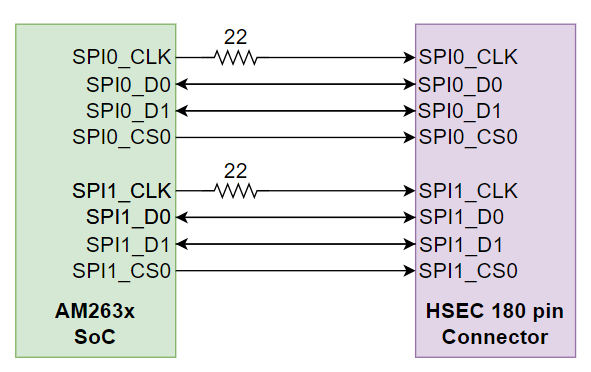

AM263x 控制卡将两个 SPI 实例（SPI0、SPI1）从 AM263x SoC 映射到 HSEC 180 引脚连接器。串联端接电阻器靠近每个 SPI 时钟信号的 SoC 放置。

GUID-20220426-SS0I-J3MV-ZVPT-WXXCJXB9KVTX-low.png图 4-16 SPI
