3.1.2 电源状态 LED

板上提供了多个电源指示 LED，用于向用户指示主要电源的输出状态。 LED 指示了各个域的电源情况,如下表所示。

表 3-2 电源状态 LED
名称 默认状态 操作 功能
LD16 熄灭 SAFETY_ERROR 电压的电源错误指示 - VUSB_5V0
LD15 亮起 VSYS_3V3 电压的电源指示器 - VSYS_3V3
LD14 亮起 VSYS_TA_3V3 电压的电源指示器 - VSYS_TA_3V3
LD1 亮起 VSYS_1V2 电压的电源指示器 - VSYS_1V2
LD6 熄灭 XDS110_PROG_STAZ2 配置 XDS 后 LED 会亮起
LD7 熄灭 XDS110_PROG_STAZ1

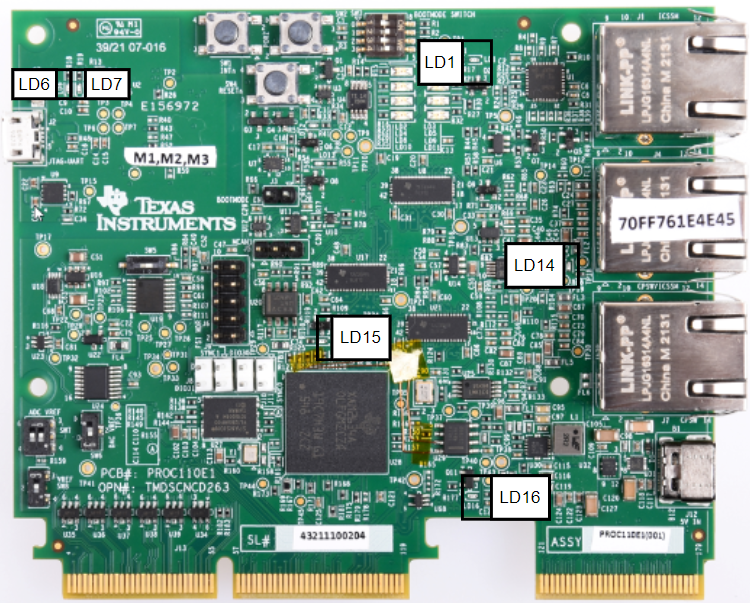

GUID-20211120-SS0I-PKZR-BLQD-DWGS9CWMJJPG-low.png图 3-3 电源状态 LED
