5 预期的主要结果

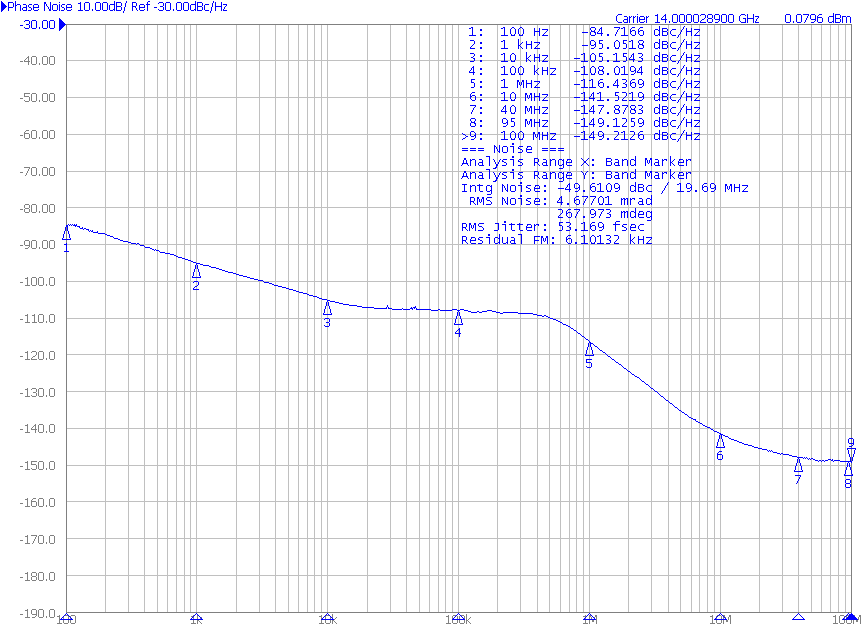

GUID-446DFF6D-82E6-4538-AB3D-D64D02D18255-low.png图 5-1 输出频率为 14GHz 时的相位噪声图

假设输入基准非常干净，例如 100MHz Wenzel 振荡器。信号发生器不够干净。
