3.1.2.1.1 双电压连接

交流电压和电流可应用于电路板，以便在以下几点进行测试：

  • 端子块“J28”对应于 A 相的线电压连接。该端子块是一个两位置端子，可提供 A 相线电压和中性点电压的连接。左侧的端子块位置标记为“POS”，是 A 相火线连接位的置。右侧的端子块位置标记为“NEG”，是进行零线连接的位置。此端子块盖的零线连接与“J29”上的零线连接短接，因此零线只需连接到这两个位置中的其中一个。请注意，此处相位火线和零线的顺序与 J29 上的顺序相反。
  • 端子块“J29”对应于 B 相的线电压连接。该端子块是一个两位置端子，可提供 B 相线电压和中性点电压的连接。右侧的端子块位置标记为“POS”，是 A 相火线连接位的置。左侧的端子块位置标记为“NEG”，是进行零线连接的位置。此端子块盖的零线连接与“J28”上的零线连接短接，因此零线只需连接到这两个位置中的其中一个。请注意，此处相位火线输入和零线的顺序与 J28 上的顺序相反。
  • 端子块“J26”对应于 A 相传感器之后的电流输入。该端子块是一个三位置端子块，但仅使用最左侧和最右侧位置。中心位置连接至 GND，不连接至 CT。最左侧的端子块位置标记为“POS”，是 CT 的正极端子应连接的位置。最右侧的端子块位置标记为“NEG”，是 CT 的负极端子应连接的位置。选择施加到 CT 输入端的电流，使该电流不超过 100A。此外，在执行任何测试之前，请验证此端子块已安全牢固连接到 CT 的两个输出引线。请注意，此处 CT 引线的顺序与“J27”上的顺序相反。
  • 端子块“J27”对应于 B 相传感器之后的电流输入。该端子块是一个三位置端子块，但仅使用最左侧和最右侧位置。中心位置连接至 GND，不连接至 CT。最右侧的端子块位置标记为“POS”，是 CT 的正极端子应连接的位置。最左侧的端子块位置标记为“NEG”，是 CT 的负极端子应连接的位置。选择施加到 CT 输入端的电流，使该电流不超过 100A。此外，在执行任何测试之前，请验证此端子块已安全牢固连接到 CT 的两个输出引线。请注意，此处 CT 引线的顺序与“J26”上的顺序相反。

图 3-3 和图 3-4 显示了使参考设计在双电压配置下正常工作所需的各种测试设置连接。

TIDA-010037 适用于双电压配置且带有测试设置连接的参考设计顶视图图 3-3 适用于双电压配置且带有测试设置连接的参考设计顶视图

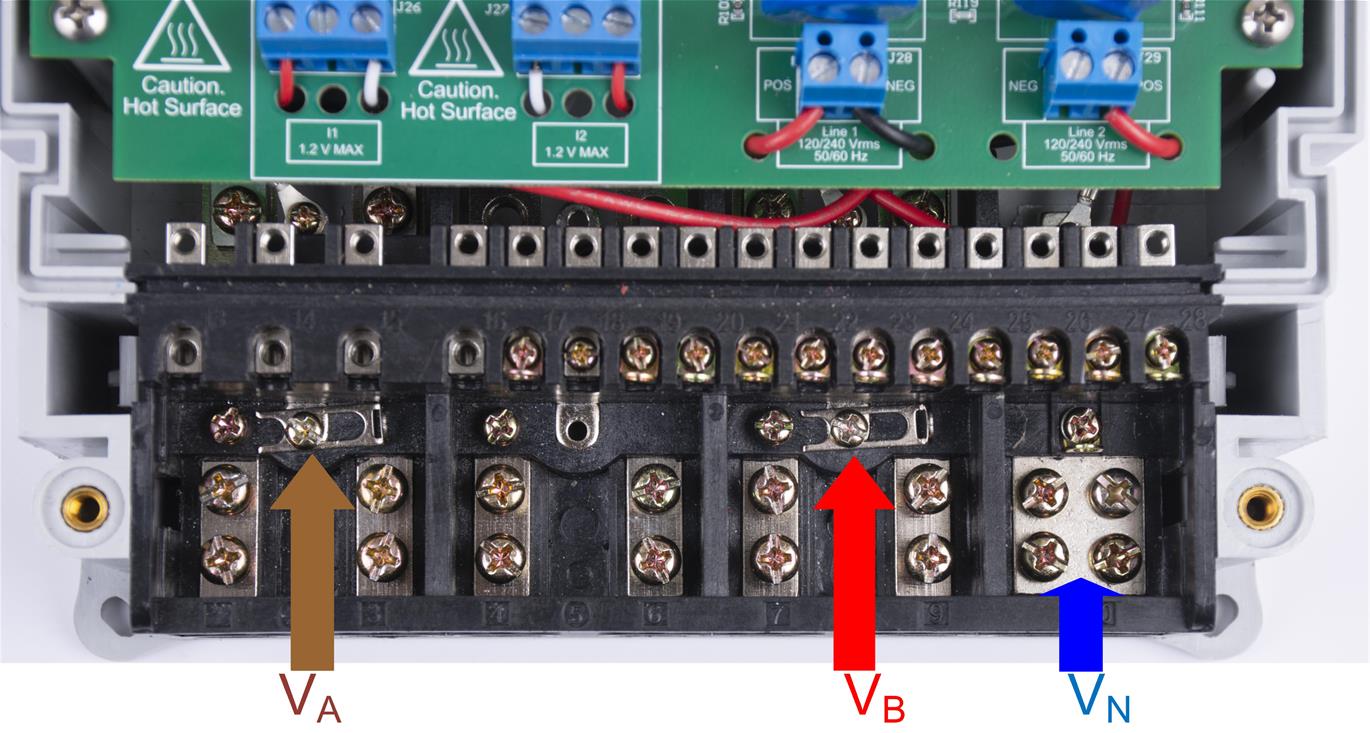

图 3-4 显示了前视图中的连接。VA 和 VB 对应于 A 相和 B 相的火线电压。VN 对应于测试交流电源提供的零线电压。IA+ 和 IA− 对应于 A 相的电流输入，而 IB+ 和 IB− 对应于 B 相的电流输入

TIDA-010037 适用于双电压配置且带有测试设置连接的参考设计前视图图 3-4 适用于双电压配置且带有测试设置连接的参考设计前视图
