7.1.4 反馈

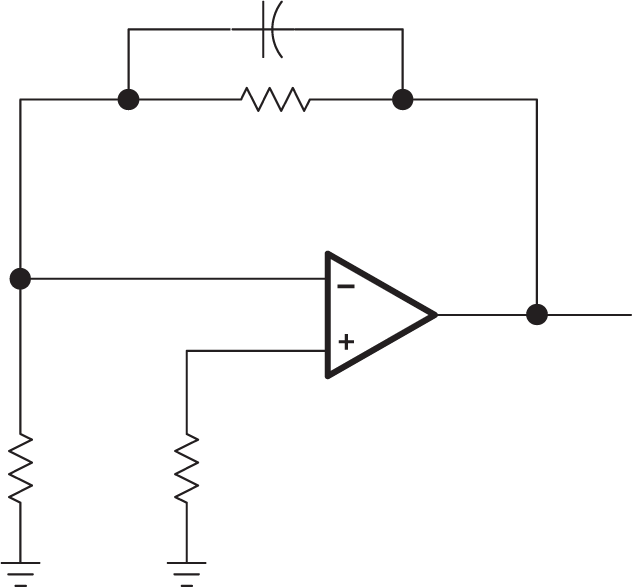

运算放大器电路几乎总是采用反馈设计，而由于反馈是振荡的首要条件，因此需谨慎设计。大多数振荡问题都是由于驱动电容负载并忽略杂散输入电容所致。与反馈电阻器并联的低容值电容器是一种有效的解决方法（请参阅图 7-5）。基于经验对该电容器值进行了优化。

TLV2322 TLV2324 对输入电容进行补偿图 7-5 对输入电容进行补偿
