5.10 典型特性

25°C 时的典型值，AIN = -1 dBFS，FIN = 347MHz，FS = 1600MSPS，高功耗模式，FG 校准，JMODE 0，C-PLL 关闭，C-PLLREF = 50MHz，C-PLL 开启时 VA11Q 和 VCLK11 噪声抑制开启，四通道运行，标称电源电压，除非另有说明。SNR 结果不包括 DC 和 HD2 至 HD9；SINAD、ENOB 和 SFDR 结果不包括 DC。

ADC12QJ1600-SEP DNL 与代码间的关系
图 5-1 DNL 与代码间的关系
ADC12QJ1600-SEP 输入满量程与频率间的关系
相对于 0Hz
图 5-3 输入满量程与频率间的关系
ADC12QJ1600-SEP 347MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式，C-PLL 开启
图 5-5 347MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 847MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式
图 5-7 847MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 997MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式，C-PLL 开启，噪声抑制关闭
图 5-9 997MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 3797MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式
图 5-11 3797MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 347MHz 和 -1dBFS 条件下的单频 FFT
C-PLL 开启，低功耗模式，FS = 1000MSPS
图 5-13 347MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 2097MHz 和 -1dBFS 条件下的单频 FFT
低功耗模式，FS = 1000MSPS
图 5-15 2097MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP SFDR 与输入频率间的关系
图 5-17 SFDR 与输入频率间的关系
ADC12QJ1600-SEP SINAD 与输入频率间的关系
图 5-19 SINAD 与输入频率间的关系
ADC12QJ1600-SEP HD2 与输入频率间的关系
图 5-21 HD2 与输入频率间的关系
ADC12QJ1600-SEP SFDR 与采样率间的关系
图 5-23 SFDR 与采样率间的关系
ADC12QJ1600-SEP SINAD 与采样率间的关系
图 5-25 SINAD 与采样率间的关系
ADC12QJ1600-SEP SFDR 与采样率间的关系
低功耗模式
图 5-27 SFDR 与采样率间的关系
ADC12QJ1600-SEP SFDR 与采样率间的关系
低功耗模式
图 5-29 SFDR 与采样率间的关系
ADC12QJ1600-SEP ENOB 与采样率间的关系
低功耗模式
图 5-31 ENOB 与采样率间的关系
ADC12QJ1600-SEP SNR 与 AIN 间的关系
图 5-33 SNR 与 AIN 间的关系
ADC12QJ1600-SEP SNR 与 AIN 间的关系
FIN = 100MHz，低功耗模式
图 5-35 SNR 与 AIN 间的关系
ADC12QJ1600-SEP SNR 与 ACLK 间的关系
图 5-37 SNR 与 ACLK 间的关系
ADC12QJ1600-SEP SFDR 与 FREF 以及抑制间的关系
FIN = 397MHz
图 5-39 SFDR 与 FREF 以及抑制间的关系
ADC12QJ1600-SEP SNR 与 FIN 以及 C-PLL 模式间的关系
图 5-41 SNR 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP ENOB 与 FIN 以及 C-PLL 模式间的关系
图 5-43 ENOB 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SNR 与 FIN 以及 C-PLL 模式间的关系
低功耗模式
图 5-45 SNR 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP ENOB 与 FIN 以及 C-PLL 模式间的关系
低功耗模式
图 5-47 ENOB 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SNR 与 AIN 以及 C-PLL 间的关系
图 5-49 SNR 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP ENOB 与 AIN 以及 C-PLL 的关系
图 5-51 ENOB 与 AIN 以及 C-PLL 的关系
ADC12QJ1600-SEP HD3 与 AIN 以及 C-PLL 间的关系
图 5-53 HD3 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP SNR 与 AIN 以及 C-PLL 间的关系
低功耗模式
图 5-55 SNR 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP ENOB 与 AIN 以及 C-PLL 的关系
低功耗模式
图 5-57 ENOB 与 AIN 以及 C-PLL 的关系
ADC12QJ1600-SEP HD3 与 AIN 以及 C-PLL 间的关系
低功耗模式
图 5-59 HD3 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP HD2、HD3 和最差非 HD 杂散与电源电压间的关系
所有电源一起改变，高功耗模式
图 5-61 HD2、HD3 和最差非 HD 杂散与电源电压间的关系
ADC12QJ1600-SEP HD2、HD3 和最差非 HD 杂散与电源电压间的关系
所有电源一起改变，低功耗模式，FS = 1000MSPS
图 5-63 HD2、HD3 和最差非 HD 杂散与电源电压间的关系
ADC12QJ1600-SEP SFDR 与温度间的关系
图 5-65 SFDR 与温度间的关系
ADC12QJ1600-SEP HD3 与温度间的关系
图 5-67 HD3 与温度间的关系
ADC12QJ1600-SEP 498MHz 时的双音 FFT
10MHz 频率间隔
图 5-69 498MHz 时的双音 FFT
ADC12QJ1600-SEP 3498MHz 时的双音 FFT
10MHz 频率间隔
图 5-71 3498MHz 时的双音 FFT
ADC12QJ1600-SEP 1798MHz 时的双音 FFT
10MHz 频率间隔，每个频率 -7dBFS，低功耗模式，1000MSPS
图 5-73 1798MHz 时的双音 FFT
ADC12QJ1600-SEP IMD3 与 FIN 间的关系
10MHz 频率间隔
图 5-75 IMD3 与 FIN 间的关系
ADC12QJ1600-SEP 通道 A 串扰与 FIN 间的关系
图 5-77 通道 A 串扰与 FIN 间的关系
ADC12QJ1600-SEP 四通道，功率耗散与 FS 以及 JMODES 0 - 3 间的关系
低功耗后台校准模式
图 5-79 四通道，功率耗散与 FS 以及 JMODES 0 - 3 间的关系
ADC12QJ1600-SEP 四通道，功率耗散与 FS 以及 JMODES 8 - 12 间的关系
低功耗后台校准模式
图 5-81 四通道，功率耗散与 FS 以及 JMODES 8 - 12 间的关系
ADC12QJ1600-SEP 四通道，IVA19 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-83 四通道，IVA19 与 FS 间的关系
ADC12QJ1600-SEP 四通道，IVD11 与 FS 以及 JMODE 0 - 3 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-85 四通道，IVD11 与 FS 以及 JMODE 0 - 3 间的关系
ADC12QJ1600-SEP 四通道，IVD11 与 FS 以及 JMODE 8 - 12 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-87 四通道，IVD11 与 FS 以及 JMODE 8 - 12 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 0 - 3 间的关系
低功耗后台校准模式
图 5-89 双通道，功率耗散与 FS 以及 JMODE 0 - 3 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 8 - 12 间的关系
低功耗后台校准模式
图 5-91 双通道，功率耗散与 FS 以及 JMODE 8 - 12 间的关系
ADC12QJ1600-SEP 双通道，IVA19 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-93 双通道，IVA19 与 FS 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 0 - 3 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-95 双通道，功率耗散与 FS 以及 JMODE 0 - 3 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 8 - 12 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-97 双通道，功率耗散与 FS 以及 JMODE 8 - 12 间的关系
ADC12QJ1600-SEP 单通道，功率耗散与 FS 和 JMODE 0 - 3 间的关系
低功耗后台校准模式
图 5-99 单通道，功率耗散与 FS 和 JMODE 0 - 3 间的关系
ADC12QJ1600-SEP 单通道，功率耗散与 FS 和 JMODE 8 - 12 间的关系
低功耗后台校准模式
图 5-101 单通道，功率耗散与 FS 和 JMODE 8 - 12 间的关系
ADC12QJ1600-SEP 单通道，IVA19 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-103 单通道，IVA19 与 FS 间的关系
ADC12QJ1600-SEP 单通道，IVD11 与 FS 以及 JMODE 0 - 3 间的关系
低功耗后台校准模式
图 5-105 单通道，IVD11 与 FS 以及 JMODE 0 - 3 间的关系
ADC12QJ1600-SEP 单通道，IVD11 与 FS 以及 JMODE 8 - 12 间的关系
低功耗后台校准模式
图 5-107 单通道，IVD11 与 FS 以及 JMODE 8 - 12 间的关系
ADC12QJ1600-SEP 四通道，校准模式下的功率耗散变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-109 四通道，校准模式下的功率耗散变化
ADC12QJ1600-SEP 单通道，校准模式下的功率耗散变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-111 单通道，校准模式下的功率耗散变化
ADC12QJ1600-SEP 双通道，校准模式下的 IVA19 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-113 双通道，校准模式下的 IVA19 变化
ADC12QJ1600-SEP 四通道，校准模式下的 IVA11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-115 四通道，校准模式下的 IVA11 变化
ADC12QJ1600-SEP 单通道，校准模式下的 IVA11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-117 单通道，校准模式下的 IVA11 变化
ADC12QJ1600-SEP 双通道，校准模式下的 IVD11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-119 双通道，校准模式下的 IVD11 变化
ADC12QJ1600-SEP 四通道，功率耗散与温度间的关系
图 5-121 四通道，功率耗散与温度间的关系
ADC12QJ1600-SEP 单通道，功率耗散与温度间的关系
图 5-123 单通道，功率耗散与温度间的关系
ADC12QJ1600-SEP 后台校准内核转换（失调电压）
后台校准，输入电压失调~满量程的 90%，ADC_SRC_DLY=31，MUX_DLY=30
图 5-125 后台校准内核转换（失调电压）
ADC12QJ1600-SEP 后台校准内核转换（放大交流信号）
后台校准，ADC_SRC_DLY=31，MUX_DLY=30，缩小区域如上图所示
图 5-127 后台校准内核转换（放大交流信号）
ADC12QJ1600-SEP INL 与代码间的关系
图 5-2 INL 与代码间的关系
ADC12QJ1600-SEP 347MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式
图 5-4 347MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 347MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式，C-PLL 开启，噪声抑制关闭
图 5-6 347MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 997MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式，C-PLL 开启
图 5-8 997MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 1797MHz 和 -1dBFS 条件下的单频 FFT
高功耗模式
图 5-10 1797MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 347MHz 和 -1dBFS 条件下的单频 FFT
低功耗模式，FS = 1000MSPS
图 5-12 347MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 897MHz 和 -1dBFS 条件下的单频 FFT
低功耗模式，FS = 1000MSPS
图 5-14 897MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP 3797MHz 和 -1dBFS 条件下的单频 FFT
低功耗模式，FS = 1000MSPS
图 5-16 3797MHz 和 -1dBFS 条件下的单频 FFT
ADC12QJ1600-SEP SNR 与输入频率间的关系
图 5-18 SNR 与输入频率间的关系
ADC12QJ1600-SEP ENOB 与输入频率间的关系
图 5-20 ENOB 与输入频率间的关系

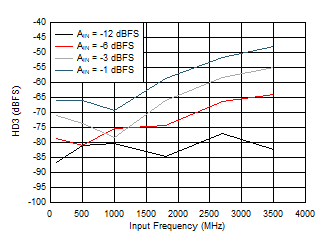

ADC12QJ1600-SEP HD3 与输入频率间的关系
图 5-22 HD3 与输入频率间的关系
ADC12QJ1600-SEP SNR 与采样率间的关系
图 5-24 SNR 与采样率间的关系
ADC12QJ1600-SEP ENOB 与采样率间的关系
图 5-26 ENOB 与采样率间的关系
ADC12QJ1600-SEP SNR 与采样率间的关系
低功耗模式
图 5-28 SNR 与采样率间的关系
ADC12QJ1600-SEP SINAD 与采样率间的关系
低功耗模式
图 5-30 SINAD 与采样率间的关系
ADC12QJ1600-SEP SFDR 与 AIN 间的关系
图 5-32 SFDR 与 AIN 间的关系
ADC12QJ1600-SEP SFDR 与 AIN 间的关系
FIN = 100MHz，低功耗模式
图 5-34 SFDR 与 AIN 间的关系
ADC12QJ1600-SEP SFDR 与 ACLK 间的关系
图 5-36 SFDR 与 ACLK 间的关系
ADC12QJ1600-SEP SNR 与 FREF 以及抑制间的关系
FIN = 397MHz
图 5-38 SNR 与 FREF 以及抑制间的关系
ADC12QJ1600-SEP SFDR 与 FIN 以及 C-PLL 模式间的关系
图 5-40 SFDR 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SINAD 与 FIN 以及 C-PLL 模式间的关系
图 5-42 SINAD 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SFDR 与 FIN 以及 C-PLL 模式间的关系
低功耗模式
图 5-44 SFDR 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SINAD 与 FIN 以及 C-PLL 模式间的关系
低功耗模式
图 5-46 SINAD 与 FIN 以及 C-PLL 模式间的关系
ADC12QJ1600-SEP SFDR 与 AIN 以及 C-PLL 间的关系
图 5-48 SFDR 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP SINAD 与 AIN 以及 C-PLL 间的关系
图 5-50 SINAD 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP HD2 与 AIN 以及 C-PLL 间的关系
图 5-52 HD2 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP SFDR 与 AIN 以及 C-PLL 间的关系
低功耗模式
图 5-54 SFDR 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP SINAD 与 AIN 以及 C-PLL 间的关系
低功耗模式
图 5-56 SINAD 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP HD2 与 AIN 以及 C-PLL 间的关系
低功耗模式
图 5-58 HD2 与 AIN 以及 C-PLL 间的关系
ADC12QJ1600-SEP SNR、SFDR 和 SINAD 与电源电压间的关系
所有电源一起改变，高功耗模式
图 5-60 SNR、SFDR 和 SINAD 与电源电压间的关系
ADC12QJ1600-SEP SNR、SFDR 和 SINAD 与电源电压间的关系
所有电源一起改变，低功耗模式，FS = 1000MSPS
图 5-62 SNR、SFDR 和 SINAD 与电源电压间的关系
ADC12QJ1600-SEP SNR 与温度间的关系
图 5-64 SNR 与温度间的关系
ADC12QJ1600-SEP HD2 与温度间的关系
图 5-66 HD2 与温度间的关系
ADC12QJ1600-SEP 最差杂散与温度间的关系
最差杂散为非 HD2 至 -HD10 SDFR
图 5-68 最差杂散与温度间的关系
ADC12QJ1600-SEP 1798MHz 时的双音 FFT
10MHz 频率间隔
图 5-70 1798MHz 时的双音 FFT
ADC12QJ1600-SEP 348MHz 时的双音 FFT
10MHz 频率间隔，每个频率 -7dBFS，低功耗模式，1000MSPS
图 5-72 348MHz 时的双音 FFT
ADC12QJ1600-SEP 3498MHz 时的双音 FFT
10MHz 频率间隔，每个频率 -7dBFS，低功耗模式，1000MSPS
图 5-74 3498MHz 时的双音 FFT
ADC12QJ1600-SEP IMD3 与 FIN 间的关系
10MHz 频率间隔，低功耗模式，1000MSPS
图 5-76 IMD3 与 FIN 间的关系
ADC12QJ1600-SEP 通道 B 串扰与 FIN 间的关系
图 5-78 通道 B 串扰与 FIN 间的关系
ADC12QJ1600-SEP 四通道，功率耗散与 FS 以及 JMODES 4 - 7 间的关系
低功耗后台校准模式
图 5-80 四通道，功率耗散与 FS 以及 JMODES 4 - 7 间的关系
ADC12QJ1600-SEP 四通道，功率耗散与 FS 以及 JMODES 13 - 15 间的关系
低功耗后台校准模式
图 5-82 四通道，功率耗散与 FS 以及 JMODES 13 - 15 间的关系
ADC12QJ1600-SEP 四通道，IVA11 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-84 四通道，IVA11 与 FS 间的关系
ADC12QJ1600-SEP 四通道，IVD11 与 FS 以及 JMODE 4 - 7 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-86 四通道，IVD11 与 FS 以及 JMODE 4 - 7 间的关系
ADC12QJ1600-SEP 四通道，IVD11 与 FS 以及 JMODE 13 - 15 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-88 四通道，IVD11 与 FS 以及 JMODE 13 - 15 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 4 - 7 间的关系
低功耗后台校准模式
图 5-90 双通道，功率耗散与 FS 以及 JMODE 4 - 7 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 13 - 15 间的关系
低功耗后台校准模式
图 5-92 双通道，功率耗散与 FS 以及 JMODE 13 - 15 间的关系
ADC12QJ1600-SEP 双通道，IVA11 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-94 双通道，IVA11 与 FS 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 4 - 7 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-96 双通道，功率耗散与 FS 以及 JMODE 4 - 7 间的关系
ADC12QJ1600-SEP 双通道，功率耗散与 FS 以及 JMODE 13 - 15 间的关系
低功耗后台校准模式，不受功耗模式影响
图 5-98 双通道，功率耗散与 FS 以及 JMODE 13 - 15 间的关系
ADC12QJ1600-SEP 单通道，功率耗散与 FS 和 JMODE 4 - 7 间的关系
低功耗后台校准模式
图 5-100 单通道，功率耗散与 FS 和 JMODE 4 - 7 间的关系
ADC12QJ1600-SEP 单通道，功率耗散与 FS 和 JMODE 13 - 15 间的关系
低功耗后台校准模式
图 5-102 单通道，功率耗散与 FS 和 JMODE 13 - 15 间的关系
ADC12QJ1600-SEP 单通道，IVA11 与 FS 间的关系
低功耗后台校准模式，不受 JMODE 影响
图 5-104 单通道，IVA11 与 FS 间的关系
ADC12QJ1600-SEP 单通道，IVD11 与 FS 以及 JMODE 4 - 7 间的关系
低功耗后台校准模式
图 5-106 单通道，IVD11 与 FS 以及 JMODE 4 - 7 间的关系
ADC12QJ1600-SEP 单通道，IVD11 与 FS 以及 JMODE 13 - 15 间的关系
低功耗后台校准模式
图 5-108 单通道，IVD11 与 FS 以及 JMODE 13 - 15 间的关系
ADC12QJ1600-SEP 双通道，校准模式下的功率耗散变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-110 双通道，校准模式下的功率耗散变化
ADC12QJ1600-SEP 四通道，校准模式下的 IVA19 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-112 四通道，校准模式下的 IVA19 变化
ADC12QJ1600-SEP 单通道，校准模式下的 IVA19 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-114 单通道，校准模式下的 IVA19 变化
ADC12QJ1600-SEP 双通道，校准模式下的 IVA11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-116 双通道，校准模式下的 IVA11 变化
ADC12QJ1600-SEP 四通道，校准模式下的 IVD11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-118 四通道，校准模式下的 IVD11 变化
ADC12QJ1600-SEP 单通道，校准模式下的 IVD11 变化
与较低功耗后台校准的差异，不受 JMODE 影响
图 5-120 单通道，校准模式下的 IVD11 变化
ADC12QJ1600-SEP 双通道，功率耗散与温度间的关系
图 5-122 双通道，功率耗散与温度间的关系
ADC12QJ1600-SEP 后台校准内核转换（中量程电压）
后台校准，中量程输入电压，ADC_SRC_DLY=31，MUX_DLY=30
图 5-124 后台校准内核转换（中量程电压）
ADC12QJ1600-SEP 后台校准内核转换（交流信号）
后台校准，ADC_SRC_DLY=31，MUX_DLY=30，放大区域如下图所示
图 5-126 后台校准内核转换（交流信号）
