TPS7A39 是双路、单片、高 PSRR、正负极低压降 (LDO) 稳压器,支持高达 150mA 的拉电流(和灌电流)。此器件的输出可以独立且外部调整为对称或非对称电压,使其成为为信号调节提供双极性电源的明智之选。

TPS7A39 的正负两种输出在启动期间相互进行比例跟踪,从而缓解双轨系统中常见的浮动状况和其他电源时序问题。负输出可调节至高达 0V,从而扩展单电源放大器的共模范围。TPS7A39 还具有高 PSRR,因此消除了可能影响信号完整性的电源噪声,例如开关噪声。

封装信息
器件型号 封装(1) 封装尺寸(2)
TPS7A39 DSC(WSON,10) 3mm × 3mm
如需更多信息,请参阅机械、封装和可订购信息
封装尺寸(长 × 宽)为标称值,并包括引脚(如适用)。
TPS7A39 为信号链供电为信号链供电

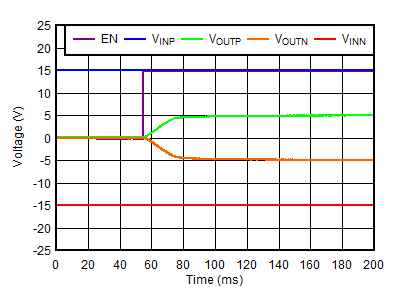

TPS7A39 单调启动跟踪单调启动跟踪

两个稳压器通过与标准数字逻辑对接的单个正逻辑使能引脚进行控制。可通过电容器编程的软启动功能可控制浪涌电流和启动时间。TPS7A39 的内部基准电压可用外部基准电压覆盖,从而实现精密输出,获得输出电压裕量或跟踪其他电源。此外,TPS7A39 具有缓冲基准输出,此输出可用作系统中其他组件的电压基准。

这些特性使得 TPS7A39 成为一种为运算放大器、数模转换器 (DAC) 以及其他精密模拟电路供电的强大而简化的解决方案。
