7.1.9.1 电源抑制比 (PSRR)

PSRR 用于衡量 LDO 控制环路在整个频谱范围（通常为 10Hz 至 10MHz）内抑制从 VINx 到 VOUTx 的信号的能力。方程式 7 给出了作为输入信号 [VINx(f)] 和输出信号 [VOUTx(f)] 频率的函数的 PSRR 计算。

方程式 7. TPS7A39

尽管 PSRR 是信号振幅损耗，但为了方便起见，PSRR 仍显示为正值，以分贝 (dB) 为单位。

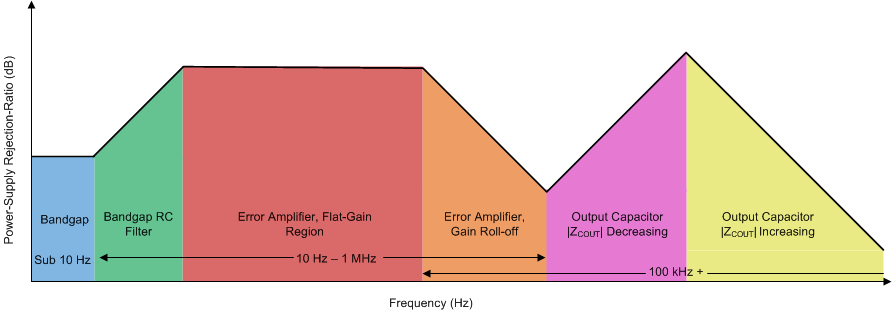

图 7-3 展示了 PSRR 与频率之间的关系的简化示意图。

TPS7A39 电源抑制比示意图图 7-3 电源抑制比示意图

LDO 通常不仅用作直流/直流稳压器，还用于提供非常干净的电源电压，从而为敏感系统元件提供超低噪声和纹波。
