6.3.1.1 直流调节

LDO 的功能如同一个带缓冲的运算放大器，其输入信号为内部基准电压 (VNR/SS)，如图 6-1 所示；在正常调节状态下，VFBP = VNR/SS。共用单个基准电压可确保两个通道在启动期间实现同步跟踪。

VNR/SS 采用低通滤波器设计，使其在误差放大器的输入端具有极低的带宽。因此，基准电压可视为纯直流输入信号。

如图 6-2 所示，器件中的负 LDO 透过 VFBN = 0V 进行调节，并对正基准电压 (VBUF) 进行反相处理。该拓扑结构使负稳压器可将电压调节至 0V。

TPS7A39 简化的正极调节电路图 6-1 简化的正极调节电路

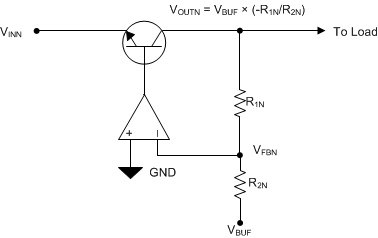

TPS7A39 简化的负极调节电路图 6-2 简化的负极调节电路
