5.8 典型特性

测试条件（除非另有说明）：TJ = 25°C、VINP = VOUTP(nom) + 1.0V 或 VIN = 3.3V（以较大者为准）、VINN = VOUTN(nom) – 1V 或 –3.3V（以较小者为准）、VEN = VIN、IOUT = 1mA、CIN = 10μF 陶瓷、COUT = 10μF 陶瓷，并且 CFFP = CFFN = CNR/SS = 10nF

TPS7A39 正 PSRR 与频率和 VINP 间的关系
VOUTP = 5V、IOUTP = 150mA、VOUTN = –5V、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-2 正 PSRR 与频率和 VINP 间的关系

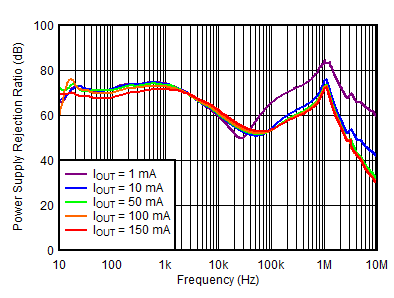

TPS7A39 正 PSRR 与频率和 IOUTP 间的关系
VOUTP = 5V、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-4 正 PSRR 与频率和 IOUTP 间的关系
TPS7A39 正 PSRR 与频率和 COUTP 间的关系
VOUTP = 5V、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-6 正 PSRR 与频率和 COUTP 间的关系

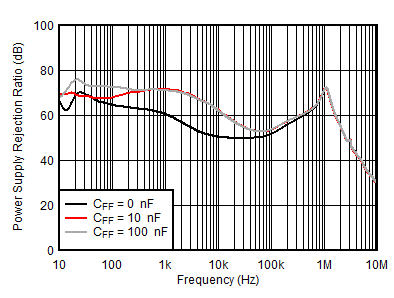

TPS7A39 正 PSRR 与频率和 CFFP 间的关系
VOUTP = 5V、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = 10nF
图 5-8 正 PSRR 与频率和 CFFP 间的关系
TPS7A39 正 PSRR 与频率和 CNR/SS 间的关系
VOUTP = 5V、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CFFx = 10nF
图 5-10 正 PSRR 与频率和 CNR/SS 间的关系
TPS7A39 串扰从正到负

图 5-12 串扰从正到负
TPS7A39 正频谱噪声密度与频率和 VOUTP 间的关系
IOUTP = 150mA、VINP = VEN、VOUTN = –VOUTP、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-14 正频谱噪声密度与频率和 VOUTP 间的关系
TPS7A39 正频谱噪声密度与频率和 CNR/SS 间的关系
VOUTP = 5V、IOUTP = 150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CFFx = 10nF
图 5-16 正频谱噪声密度与频率和 CNR/SS 间的关系
TPS7A39 正频谱噪声密度与频率和 CFF 间的关系
VOUTP = 5V、IOUTP = 150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = 10nF
图 5-18 正频谱噪声密度与频率和 CFF 间的关系
TPS7A39 正频谱噪声密度与频率和 COUT 间的关系
VOUTP = 5V、IOUTP = 150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-20 正频谱噪声密度与频率和 COUT 间的关系
TPS7A39 正频谱噪声密度与频率和 IOUT 间的关系
VOUTP = 5V、VINP = VEN = 6V、VOUTN = –5V、IOUTN = 0mA、CNR/SS = CFFx = 10nF
图 5-22 正频谱噪声密度与频率和 IOUT 间的关系
TPS7A39 启动 (VINP = VEN)
VOUTP = –VOUTN = 5V、VINP = –VINN = 12V
图 5-24 启动 (VINP = VEN)
TPS7A39 线路瞬态正稳压器
VINP = 5.5V 至 10V (1V/µs)、VOUTP = –VOUTN = 5V、IOUTN = 0mA、IOUTP = 150mA
图 5-26 线路瞬态正稳压器
TPS7A39 线路瞬态正稳压器
VINP = 5.5V 至 10V (4V/µs)、VOUTP =–VOUTN = 5V、IOUTN = 0mA、IOUTP = 150mA
图 5-28 线路瞬态正稳压器
TPS7A39 负载瞬态正稳压器
VINP = 6V、VOUTP = –VOUTN = 5V、IOUTN = 0mA、IOUTP = 1mA 至 150mA (1A/µs)
图 5-30 负载瞬态正稳压器
TPS7A39 负线性调整率
VOUTN = 0V
图 5-32 负线性调整率
TPS7A39 负线性调整率
VOUTN = –1.19V
图 5-34 负线性调整率
TPS7A39 负线性调整率
VOUTN = -24V
图 5-36 负线性调整率
TPS7A39 负负载调整率
VOUTN = -15V、VINN = –16V
图 5-38 负负载调整率

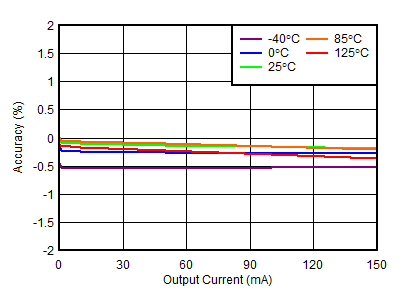

TPS7A39 正负载调整率
VOUTP = 1.188V、VINP = 3.3V
图 5-40 正负载调整率
TPS7A39 正负载调整率
VOUTP = 30V、VINP = 33V
图 5-42 正负载调整率
TPS7A39 正线性调整率
VOUTP = 15V
图 5-44 正线性调整率
TPS7A39 正稳压器电流限制
VOUTP = 1.188V
图 5-46 正稳压器电流限制
TPS7A39 正稳压器压降电压与输入电压间的关系

图 5-48 正稳压器压降电压与输入电压间的关系

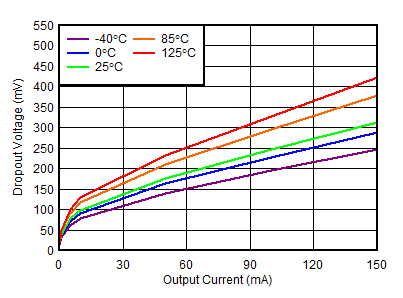

TPS7A39 正稳压器压降电压与输出电流间的关系
VINP = 3.3V
图 5-50 正稳压器压降电压与输出电流间的关系
TPS7A39 启用阈值与温度间的关系

图 5-52 启用阈值与温度间的关系

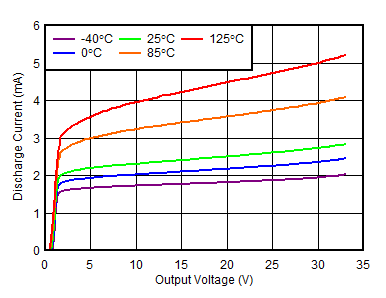

TPS7A39 正输出放电电流与输出电压间的关系

图 5-54 正输出放电电流与输出电压间的关系
TPS7A39 正电源电流与输出电流间的关系
VOUTP = 1.188V
图 5-56 正电源电流与输出电流间的关系
TPS7A39 缓冲器精度与缓冲器电流间的关系
VOUTN = –1.19V
图 5-58 缓冲器精度与缓冲器电流间的关系
TPS7A39 负 PSRR 与频率和 VINN 间的关系
VOUTP = 5V、IOUTP = 0mA、VOUTN = –5V、IOUTN = 150mA、CNR/SS = CFFx = 10nF
图 5-3 负 PSRR 与频率和 VINN 间的关系

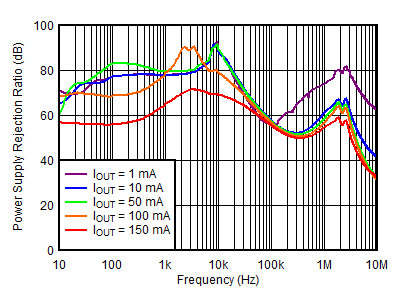

TPS7A39 负 PSRR 与频率和 IOUTN 间的关系
VOUTP = 5V、IOUTP = 0mA、VINN = –6V、VOUTN = –5V、CNR/SS = CFFx = 10nF
图 5-5 负 PSRR 与频率和 IOUTN 间的关系
TPS7A39 负 PSRR 与频率和 COUTN 间的关系
VOUTP = 5V、IOUTP = 0mA、VINN = –6V、VOUTN = –5V、CNR/SS = CFFx = 10nF、COUTP = 10µF
图 5-7 负 PSRR 与频率和 COUTN 间的关系
TPS7A39 负 PSRR 与频率和 CFFN 间的关系
VOUTP = 5V、IOUTP = 0mA、VINN = –6V、VOUTN = –5V、CNR/SS = CFFP = 10nF
图 5-9 负 PSRR 与频率和 CFFN 间的关系

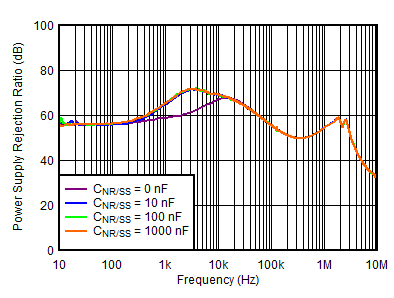

TPS7A39 负 PSRR 与频率和 CNR/SS 间的关系
VOUTP = 5V、IOUTP = 0mA、VINN = –6V、VOUTN = –5V、CFFx = 10nF
图 5-11 负 PSRR 与频率和 CNR/SS 间的关系
TPS7A39 串扰从负到正

图 5-13 串扰从负到正
TPS7A39 负频谱噪声密度与频率和 VOUTN 间的关系
IOUTN = –150mA、VINP = VEN、VOUTN = –VOUTP、IOUTP = 0mA、CNR/SS = CFFx = 10nF
图 5-15 负频谱噪声密度与频率和 VOUTN 间的关系
TPS7A39 负频谱噪声密度与频率和 CNR/SS 间的关系
VOUTN = –5V、IOUTN = –150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTP = 0mA、CFFx = 10nF
图 5-17 负频谱噪声密度与频率和 CNR/SS 间的关系
TPS7A39 负频谱噪声密度与频率和 CFF 间的关系
VOUTN = –5V、IOUTN = –150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTP = 0mA、CNR/SS = 10nF
图 5-19 负频谱噪声密度与频率和 CFF 间的关系

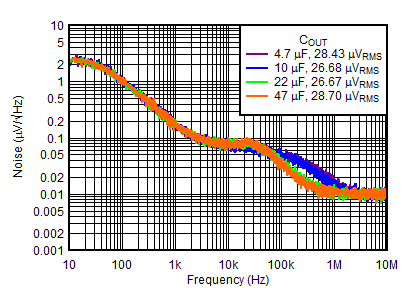

TPS7A39 负频谱噪声密度与频率和 COUT 间的关系
VOUTN = –5V、IOUTN = –150mA、VINP = VEN = 6V、VOUTN = –5V、IOUTP = 0mA、CNR/SS = CFFx = 10nF
图 5-21 负频谱噪声密度与频率和 COUT 间的关系

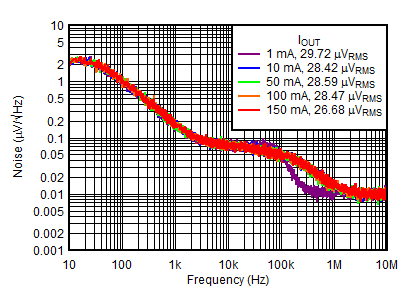

TPS7A39 负频谱噪声密度与频率和 IOUT 间的关系
VOUTN = –5V、VINP = VEN = 6V、VOUTN = –5V、IOUTP = 0mA、CNR/SS = CFFx = 10nF
图 5-23 负频谱噪声密度与频率和 IOUT 间的关系
TPS7A39 通过 EN 启动
VOUTP = –VOUTN = 5V、VINP = –VINN = 15V
图 5-25 通过 EN 启动

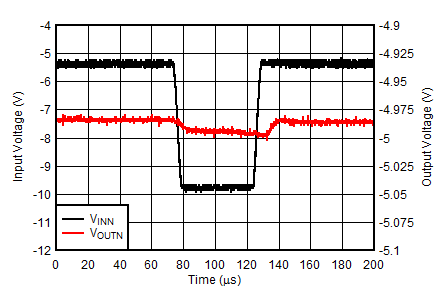

TPS7A39 线路瞬态负稳压器
VINN = –5.5V 至 –10V (1V/µs)、VOUTP = –VOUTN = 5V、IOUTN = –150mA、IOUTP = 0mA
图 5-27 线路瞬态负稳压器
TPS7A39 线路瞬态负稳压器
VINN = –5.5V 至 –10V (4V/µs)、VOUTP = –VOUTN = 5V、IOUTN = –150mA、IOUTP = 0mA
图 5-29 线路瞬态负稳压器
TPS7A39 负载瞬态负稳压器
VINN = –6V、VOUTP = –VOUTN = 5V、IOUTN = 0mA、IOUTN = –1mA 至 –150mA (1A/µs)
图 5-31 负载瞬态负稳压器
TPS7A39 负负载调整率
VOUTN = 0V、VINN = –3.3V
图 5-33 负负载调整率

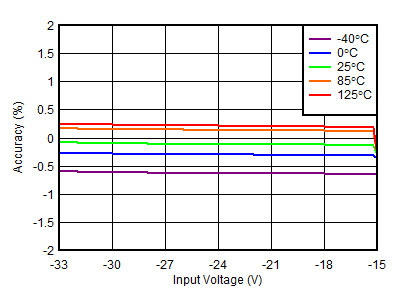

TPS7A39 负线性调整率
VOUTN = –15V
图 5-35 负线性调整率
TPS7A39 负负载调整率
VOUTN = -1.2V、VINN = –3.3V
图 5-37 负负载调整率
TPS7A39 负负载调整率
VOUTN = -30V、VINN = –33V
图 5-39 负负载调整率
TPS7A39 正负载调整率
VOUTP = 15V、VINP = 16V
图 5-41 正负载调整率
TPS7A39 正线性调整率
VOUTP = 1.188V
图 5-43 正线性调整率

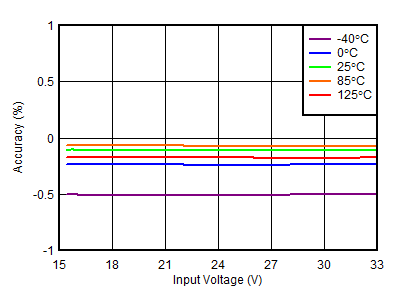

TPS7A39 正线性调整率
VOUTP = 24V
图 5-45 正线性调整率
TPS7A39 负稳压器电流限制
VOUTN = –1.19V
图 5-47 负稳压器电流限制
TPS7A39 负稳压器压降电压与输入电压间的关系

图 5-49 负稳压器压降电压与输入电压间的关系

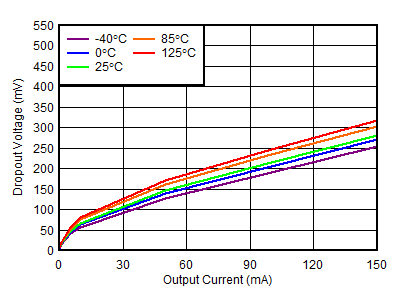

TPS7A39 负稳压器压降电压与输出电流间的关系
VOUTN = -3.3V
图 5-51 负稳压器压降电压与输出电流间的关系
TPS7A39 INR/SS 与 VNR/SS 间的关系

图 5-53 INR/SS 与 VNR/SS 间的关系
TPS7A39 负输出放电电流与输出电压间的关系

图 5-55 负输出放电电流与输出电压间的关系
TPS7A39 负电源电流与输出电流间的关系
VOUTN = –1.19V
图 5-57 负电源电流与输出电流间的关系
