2.4.1 MII 检查

媒体独立接口 (MII) 是一个同步 4 位宽半字节数据接口，用于将 PHY 连接到 MAC。MII 完全符合 IEEE 802.3-2002 第 22 条。

硬件配置 Strap 8 RX_D2 =“0”时，默认情况下在 PHY 中设置 MII。Reg 0x0467[8] 可确认 strap 8 的状态（高电平或低电平），Reg 0x0468[4] 可确认 PHY 的初始 MAC 模式 (MII = 0 | RMII = 1)。

MII 信号具体汇总如下：

表 2-8 MII 信号
功能引脚
数据信号TX_D[3:0]
RX_D[3:0]
发送和接收信号TX_EN
RX_DV
线路状态信号CRS
COL
误差信号RX_ER

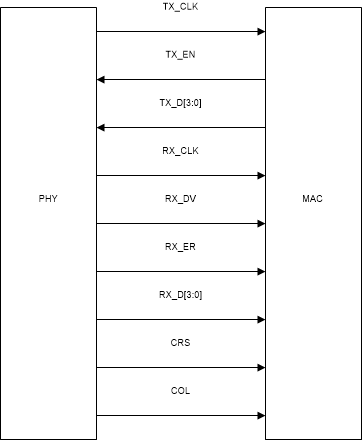

MII 信令图 2-13 MII 信令

参考下面的波形来验证 100BASE-Tx MII 模式下的预期 MAC 数据和时钟信号。表 2-9 显示了从数据表获取的显示在波形中的规格。如果 PHY 未建立链接或链接速率为10Mbps，则 MII 信令需要为 2.5Mhz；如果链接速率为 100Mbps，则需要为 25MHz。请注意，TX_CLK 和 RX_CLK 都是 PHY 的输出。

如果怀疑 MAC 总线（TX 或 RX）有问题，请探测布线接收器侧的线路，确保满足接收器的建立时间和保持时间以及 VIH/VIL 要求。违反这些规范的典型症状是，当 PHY 指示干净的流量 (Reg 0x15) 时，MAC 上出现数据包错误。

表 2-9 100M MII 接收时序
测试条件最小值典型值最大值单位
RX_CLK 高电平/低电平时间162024ns
RX_D[3:0]、RX_ER、RX_DV 相对于 RX_CLK 上升的延迟时间2028ns
表 2-10 100M MII 传输时序
测试条件最小值典型值最大值单位
TX_CLK 高电平/低电平时间162024ns
TX_D[3:0]，TX_ER、TX_EN 设置为 TX_CLK10ns
TX_D[3:0]，来自 TX_CLK 的 TX_ER、TX_EN 保持0ns
表 2-11 10M MII 接收时序
测试条件最小值典型值最大值单位
RX_CLK 高电平/低电平时间160200240ns
RX_D[3:0]、RX_ER、RX_DV 相对于 RX_CLK 上升的延迟时间100300ns
表 2-12 10M MII 传输时序
测试条件最小值典型值最大值单位
TX_CLK 高电平/低电平时间190200240ns
TX_D[3:0]，TX_ER、TX_EN 设置为 TX_CLK25ns
TX_D[3:0]，来自 TX_CLK 的 TX_ER、TX_EN 保持0ns
100M RX_CLK 高电平时间图 2-14 100M RX_CLK 高电平时间
从 RX_CLK 上升的 100M RX_D1 延迟图 2-15 从 RX_CLK 上升的 100M RX_D1 延迟
