4 用于电流检测测量的光学工作台

LOG200EVM 配置在工作台上，并安装了 G8195-12 光电二极管，如 图 3-1 中所示。

REF25（2.5V 参考）设置了 VCM 电位。IREF 电流 (1µA) 通过电阻器 R16 供应给 I2。使用 22pF 的 CCOMP (C1) 补偿电容器将 RBIAS（LOG200EVM 上的 R3）设置为 1.65kΩ。差分放大器参考输入 (REF) 连接到 REF165（1.65V 参考）。

图 4-1 展示了电流传感工作台装置。

LOG200 光学电流传感测试图 4-1 LOG200 光学电流传感测试

表 6-3 列出了在这些测量过程中使用的工作台设备。

表 4-1 LOG200 光学工作台设备
器件制造商器件型号说明/备注
函数发生器AgilentAgilent 3350030MHz 信号函数波形发生器用于激光调制
激光控制器ThorlabsCLD1010设置为使用函数 Gen 驱动的
电流控制模式
激光二极管ThorlabsLPS-1310-FCΔ T = 1.31μm
阈值电流 5mA 至 20mA
可变光衰减器ThorlabsVOA50-FC-SM1310/1550nm
50dB、FC/PC 连接器
评估板德州仪器 (TI)LOG200EVM具有光电二极管的 LOG200 评估板
光电二极管

Hamamatsu

G8195-12λ = 1.31μm
典型电容为 1pF
响应范围为 λ = 0.9μm 到 λ = 1.7μm
响应度：0.9A/W typ、λ = 1.55μm

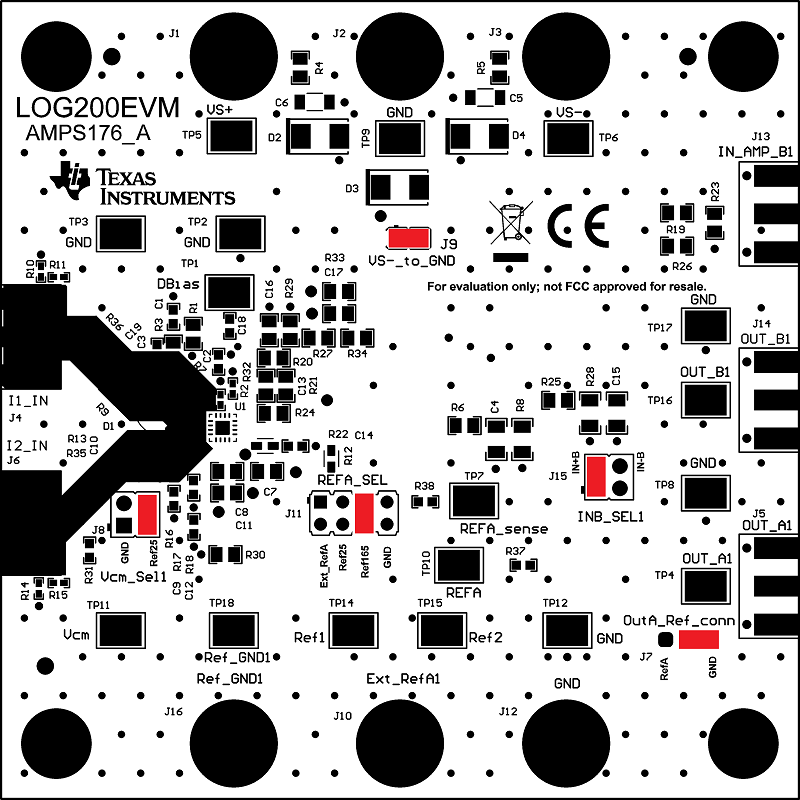

LOG200EVM 跳线按 图 4-2 和 表 4-2 所示进行设置。

LOG200EVM 跳线设置图 4-2 LOG200EVM 跳线设置
表 4-2 LOG200 跳线说明
跳线功能工作台位置说明
J7Out_ASMA J5 参考分流器 2-3分流器 2-3：SMA 连接器 J3 以 GND 为基准
分流器 1-2：SMA 连接器 J3 以 REFA 为基准
J8VCM 选择分流器 3-4分流器 1-2：VCM 输入连接到 GND
分流器 3-4：将 VCM 输入连接至 2.5V 基准
J9VS– 连接分流器 1-2开路：双极电源配置
分流器 1-2：将 VS– 连接到 GND 以实现单极电源配置
J11REF A 选择分流器 5-6分流器 1-2：通过 J10 将对数电压 REFA 设置为外部电压
分流器 3-4：将 REFA 设置为 REF25
分流器 5-6：将 REFA 设置为 REF165
分流器 7-8：将 REFA 设置为 GND
J15次级运算放大器输入分流器 1-2分流器 1-2：将辅助 AMP+IN 连接至 OUTA
分流器 3-4：将辅助 AMP -IN 连接到 OUTA
