4.3.1 可变负载下的双相工作模式
为验证 EVM 在并联运行和负载共享下的热稳定性，在不同 LM5177 转换器拓扑下针对正常和极端负载条件拍摄了 EVM 的热图像（图 4-11 至图 4-18）。LM5177 的最高工作温度为 120 摄氏度。结果表明，由于峰值电流限制器，升压模式下的最大负载电流能力被限制为 12A，并且与降压和降压/升压模式相比，在极端负载 (12A) 条件下具有较高的温度。

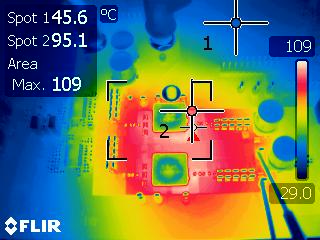

图 4-11 升压区域中的热条件（VIN=8V 且负载电流为 8A）

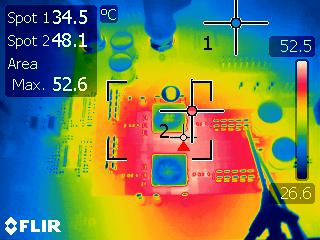

图 4-13 升压区域中的热条件（VIN=10V 且负载电流为 8A）
图 4-15 降压/升压区域中的热条件（VIN=16V 且负载电流为 8A）
图 4-17 降压区域中的热条件（VIN=24V 且负载电流为 8A）
图 4-12 升压区域中的热条件（VIN=8V 且负载电流为 12A）
图 4-14 升压区域中的热条件（VIN=10V 且负载电流为 14A）
图 4-16 降压/升压区域中的热条件（VIN=16V 且负载电流为 18A）
图 4-18 降压区域中的热条件（VIN=24V 且负载电流为 18A）
