3.1 读取启用保护功能A

BQ7690x 器件的默认设置启用了 COV（过压）、SCD（短路）和 REGOUT（LDO 输出）保护。这在下面进行验证，方法是对 Enabled Protections A 寄存器进行读取，如表 3-9 所示。在图 3-1 中，从 RAM 地址 0x9024 返回的值为 0xA1。

表 3-1 启用保护功能A 说明
类别子类别名称类型最小值最大值默认值单位
设置ProtectionEnabled Protections AU10x000xFF0xA1十六进制

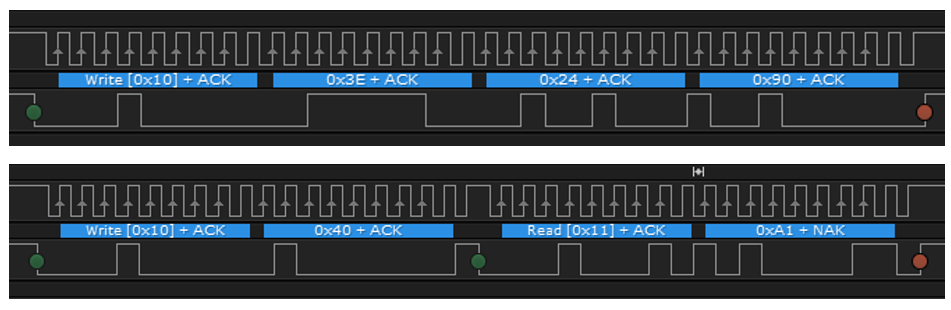

GUID-20220822-SS0I-NQM2-WPJW-8FSR6MPC577C-low.png图 3-1 读取 Enabled Protections A 寄存器后捕获到的 I2C 波形
