ZHCADH0 December 2023 LMR51610
4.1 典型性能
图 7-17 至图 4-13 显示了图 3-3 设计的实验测试结果。除非另有说明，否则以下条件适用：VIN = 24V，VO = -12V，IO = 0.4A，TA = 25°C。
图 4-1 效率与负载电流间的关系 (Vout=-5V)
图 4-3 线性调整率 Vout=-5V
图 4-5 负载调整率 Vout=-5V
图 4-7 空载条件下的输出电压纹波
图 4-9 轻负载 100mA 时的稳态

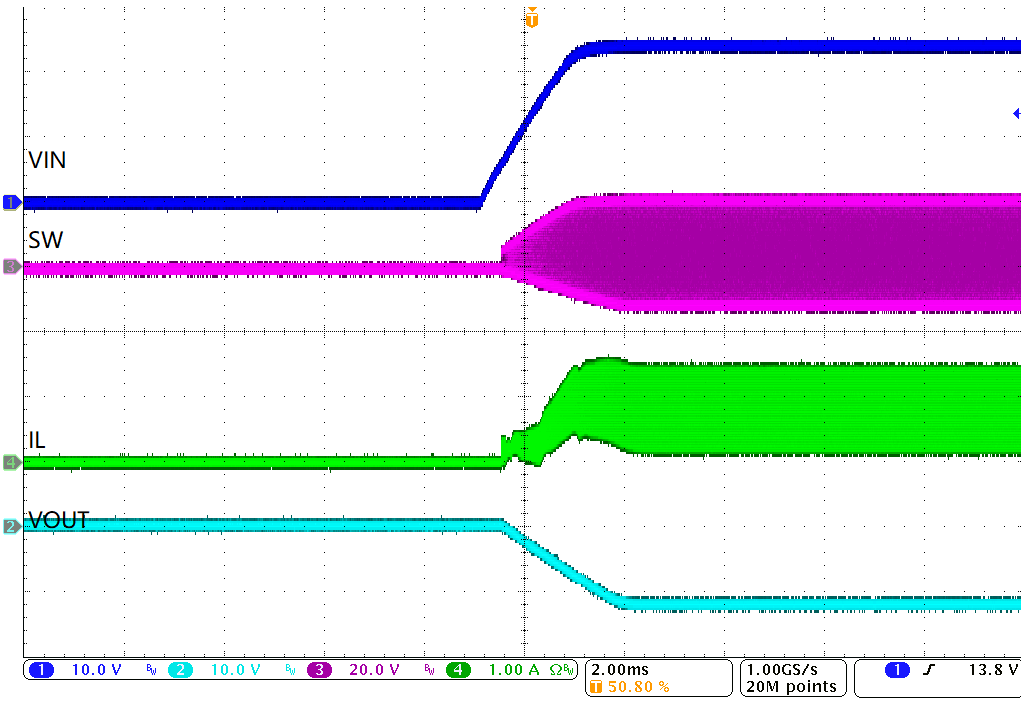

图 4-11 通过 Vin 500mA 负载启动
图 4-13 过流保护
图 4-2 效率与负载电流间的关系 (Vout=-12V)
图 4-4 线性调整率 Vout=-12V
图 4-6 负载调整率 Vout=-12V
图 4-8 满载 500mA 时的稳态
图 4-10 通过 Vin 空载启动
图 4-12 负载瞬态，100mA 至 500mA
