4 设计注意事项

汽车摄像头模块通常尽可能小，以便支持放置在车辆的较远区域。设计人员可能需要在传导和辐射发射方面牺牲一些布局最佳实践，以便满足严格的尺寸限制。TPS650350-Q1 的 SSC 功能允许实现次优布局，同时仍符合 CISPR-25 发射测试规格。

该布局有关减少发射的设计注意事项包括：

1. 尽可能减小降压转换器输入电容器和 PMIC 散热焊盘之间的环路区域。将较小的去耦电容器放置在靠近器件引脚的位置。
2. 尽可能减小每个降压转换器的输入电容器、输出电感器和输出电容器之间的环路区域。
3. 就在 PCB 上放置外部元件而言，中压降压转换器（降压转换器 1）具有最高的优先级。
4. 低电压降压转换器（降压转换器 2 和降压转换器 3）的输入电容器具有次高的放置优先级。
5. 可以将对 EMI 要求较低的转换器的外部元件放置在另一侧。在这种情况下，不太重要的转换器是降压转换器 2，因为它具有更高的输出电压 (1.8V)。
6. 包含多个实心接地平面，这些平面具有与外部元件层上的接地覆铜的低阻抗连接。

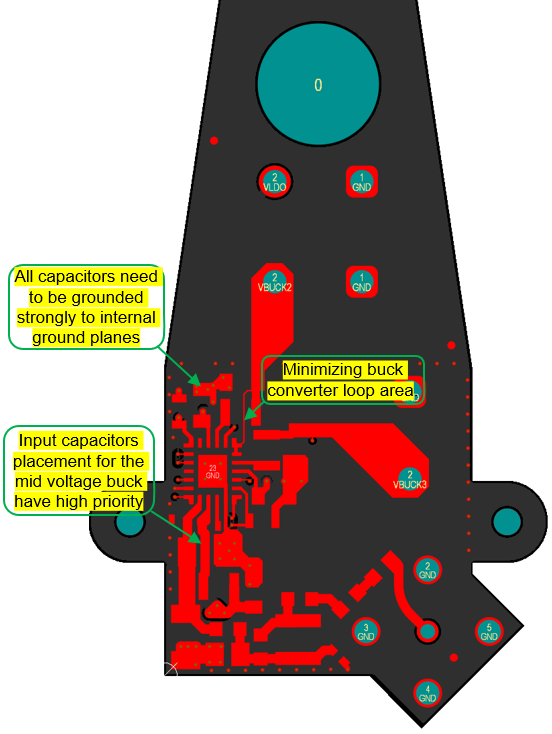

图 4-1 顶层 - 缩放
