转接驱动器放置

性能矩阵还以转接驱动器放置的函数形式表明 PCIe 4.0 链路可能的覆盖范围。对性能矩阵的详细检查可得出以下关于转接驱动器放置的结论:

  • 位于 PCIe 链路中间的转接驱动器实现了链路的最大扩展,如图 5-1 的第一个框图中所提示。
  • 当上游和下游转接驱动器的前置通道损耗至少为 -14dB 时,总通道损耗(前置通道 + 后置通道)可达到 -40dB 或更多(图 4-1)。换而言之,将 PCIe 链路扩展到 -40dB 或更高需要将 DS160PR410 转接驱动器放置在距离 PCIe 发送器至少 -14dB 的位置。
  • 将转接驱动器放置在距离上游或下游 PCIe 发送器小于 -14dB 的位置会线性地减少链路的最大覆盖范围。如图 5-1 的第 2 个和第 3 个框图中所示,放置在与 PCIe 根复合体或端点相距 -14dB 处的转接驱动器可达到 -40dB 的覆盖范围。但是,将转接驱动器放置在与 PCIe 根复合体或端点相距 -8dB 处会将链路最大覆盖范围限制在 -34dB。
  • 也可将上游和下游转接驱动器放置在不同的位置,如图 5-2 所示,但对于大多数系统来说这可能不切实际。

GUID-E59DD966-2195-46CA-831F-D242E054E010-low.gif GUID-A59EBC3F-BC21-4EF8-8DC3-3BF3317AF38A-low.gif GUID-C7D8E1B5-0B1D-47B5-B46D-7F7081493ADD-low.gif图 5-1 转接驱动器放置选项:处于同一位置的上游和下游转接驱动器

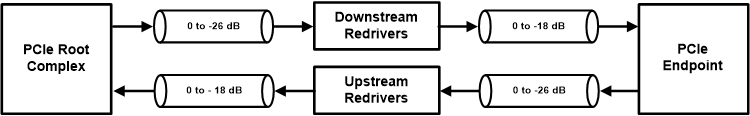

GUID-9E248D55-C9B9-4EFC-86AA-EABB61E9397B-low.gif GUID-467DA57B-EA13-4574-BD79-FBD7B2A9342E-low.gif图 5-2 转接驱动器放置选项:处于不同位置的上游和下游转接驱动器
