2 反向充电电路

该原理图包括一个由 Q6 及其栅极周围的组件组成的反向充电电路。该电路的目的是将放电功率 FET 的栅极保持在源极电位，以在 PACK+ 端子被拉至低于 VSS 时保持关断。当系统使用通用连接器（例如充电器的同轴电源连接器）时，该电路会发挥重要作用。市场上供应两种极性的适配器，而连接不正确的充电器会导致电池和充电器在同一方向上推动电流。这将导致放电故障，且 PACK+ 端子会被拉至 VSS 和 BAT- 以下。由于 DSG 不会低于 IC 的 VSS，如果没有 Q6，Q5 的栅极将保持在 VSS 附近，同时源 (PACK+) 由充电器下拉。当 Q5 作为源跟随器运行时，电流继续从电池流出，详见图 2-1。

对于 Q6 反向充电电路，当 PACK+ 被拉至低于 VSS 时，Q6 的源极被拉至其由 D7 和 R27 保持的栅极以下。当 Q6 导通时，它将 Q5 栅极拉至其源极，从而使放电 FET 保持关断。U1 的 DSG 不能低于 VSS，因此 R24 上的电压会下降，R24 的大小必须能够耗散所施加电压所需的功率。D4 阻止电流通过较小的 R25，后者因 Q5 的关断速度而被选中。DSG 不用于供电，D3 将承载电流，而不是承载 IC 引脚。类似地，U1 上的 LD 和 PACK 引脚不用于供电，当强制 PACK+ 低于 VSS 时，D6 和 D8 提供电流路径。如果 PACK+ 远低于 VSS，则 D9 将通过 R27 上的附加电压在 Q6 栅极上保持安全的 VGS 电压。当 PACK+ 在正常范围内时，R28 使 Q6 保持关断。图 2-2 展示了反向充电电路操作的示例。

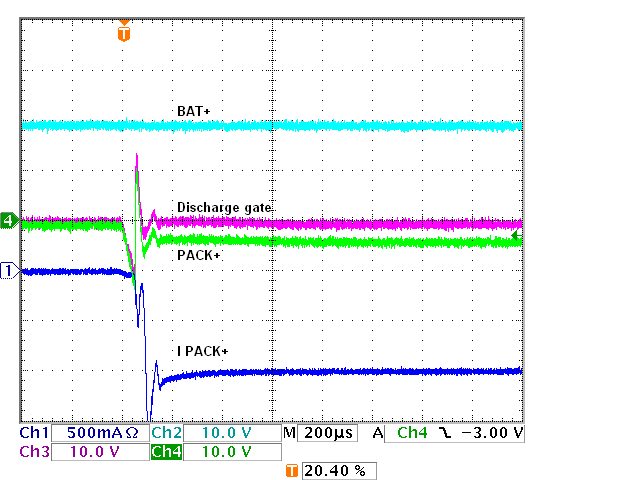

图 2-1 没有反向充电电路的负 PACK+

图 2-2 具有反向充电电路的负 PACK+
