7.21.7.1 UART 4 线接口 – H4

该接口包含四个信号：

  • TXD
  • RXD
  • CTS
  • RTS

主机和器件之间的流控制由硬件按字节进行。

当器件的 UART RX 缓冲区超过流控制阈值时，缓冲区将 UART_RTS 信号设置为高电平，以停止来自主机的传输。当 UART_CTS 信号被设置为高电平时，器件停止在接口上传输。如果 HCI_CTS 在传输一个字节的过程中被设置为高电平，器件将完成该字节的传输并停止传输。

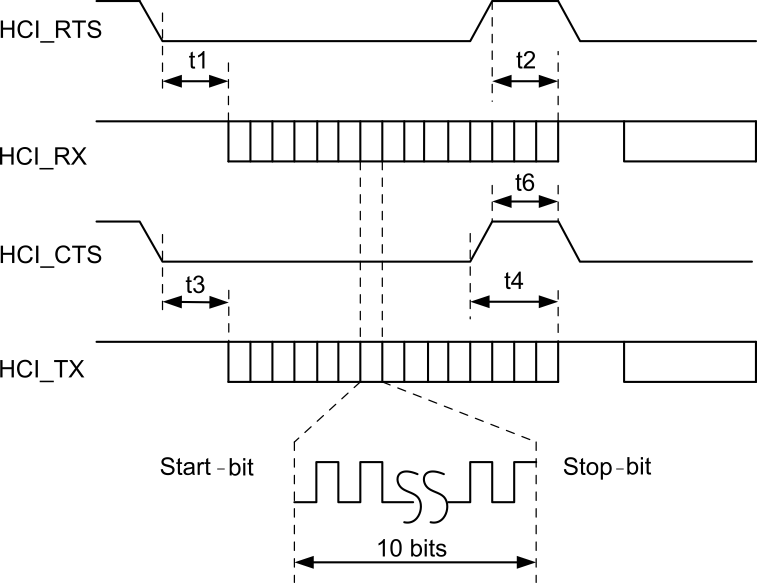

图 7-10 显示了 UART 时序。

WL1807MOD WL1837MOD UART 时序图图 7-10 UART 时序图

表 7-5 列出了 UART 时序特性。

表 7-5 UART 时序特性
参数条件最小值典型值最大值单位
波特率37.54364Kbps
每字节波特率精度收/发–2.5%1.5%
每位波特率精度收/发–12.5%12.5%
t3CTS 低电平至 TX_DATA 开启0.02.0µs
t4CTS 高电平至 TX_DATA 关闭硬件流控制1.0字节
t6CTS 高电平脉冲持续时间1.0位
t1RTS 低电平至 RX_DATA 开启0.02.0µs
t2RTS 高电平至 RX_DATA 关闭中断设置为 1/4 FIFO16.0字节

图 7-11 显示了 UART 数据帧。

WL1807MOD WL1837MOD UART 数据帧图 7-11 UART 数据帧
