9.1.4 模块布局建议

图 9-3 和图 9-4 展示了 TI 模块布局的第 1 层和第 2 层。

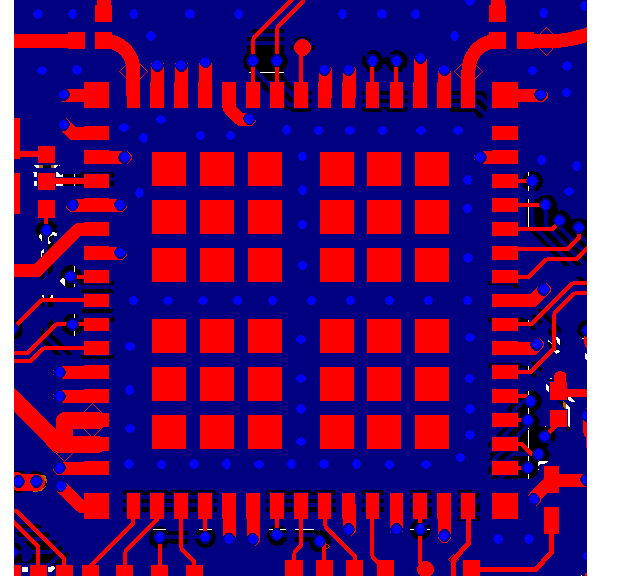

WL1807MOD WL1837MOD TI 模块布局：第 1 层图 9-3 TI 模块布局：第 1 层

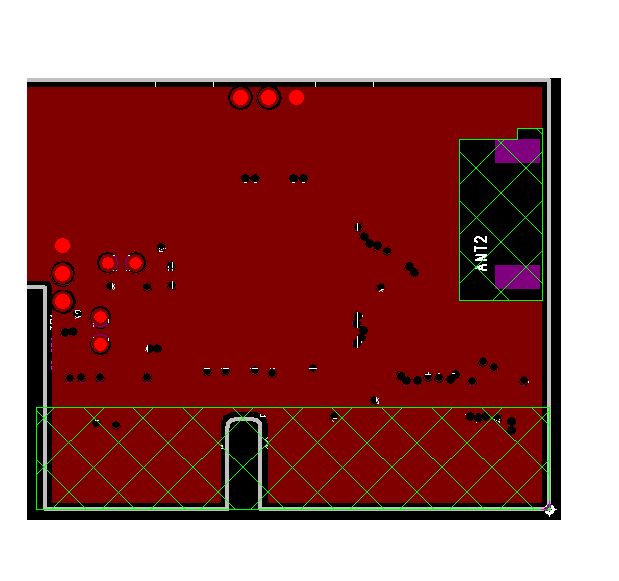

WL1807MOD WL1837MOD TI 模块布局：第 2 层（实心接地）图 9-4 TI 模块布局：第 2 层（实心接地）

请遵循以下模块布局建议：

  • 确保模块下方布置一个实心接地层和多个接地过孔，用于系统稳定和散热。
  • 请勿在模块下方的模块安装层上铺设信号迹线。
  • 信号迹线可以铺设在实心接地层下方和模块安装下方的第三层。
  • 将主机接口与相邻层的接地连接起来，以改善返回路径。
  • TI 建议以尽可能短的路径将信号路由到主机。
