7.21.6.2 SDIO 开关特性 – 高速率

图 7-8 和 图 7-9 显示了最大时钟频率的参数。

WL1807MOD WL1837MOD SDIO HS 输入时序图 7-8 SDIO HS 输入时序

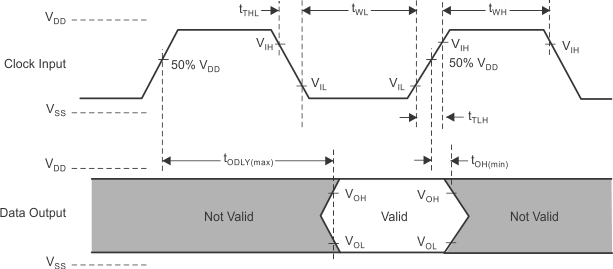

WL1807MOD WL1837MOD SDIO HS 输出时序图 7-9 SDIO HS 输出时序

表 7-2 列出了 SDIO 高速率时序特性。

表 7-2 SDIO HS 时序特性
最小值 最大值 单位
fclock 时钟频率，CLK 0.0 52.0 MHz
直流 低、高占空比 40.0% 60.0%
tTLH 上升时间，CLK 3.0 ns
tTHL 下降时间，CLK 3.0 ns
tISU 设置时间，输入在 CLK ↑ 前有效 3.0 ns
tIH 保持时间，输入在 CLK ↑ 后有效 2.0 ns
tODLY 延迟时间，CLK ↑ 到输出有效 7.0 10.0 ns
Cl 输出中的容性负载 10.0 pF
