7.21.6.1 SDIO 时序规格

图 7-6 和 图 7-7 显示了在建议工作条件下且采用默认输入和输出速率时的 SDIO 开关特性。

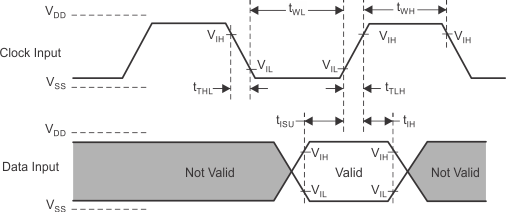

WL1807MOD WL1837MOD SDIO 默认输入时序图 7-6 SDIO 默认输入时序
WL1807MOD WL1837MOD SDIO 默认输出时序图 7-7 SDIO 默认输出时序

表 7-1 列出了 SDIO 默认时序特性。

表 7-1 SDIO 默认时序特性
(1)最小值最大值单位
fclock时钟频率，CLK(2)0.026.0MHz
直流低、高占空比(2)40.0%60.0%
tTLH上升时间，CLK(2)10.0ns
tTHL下降时间，CLK(2)10.0ns
tISU设置时间，输入在 CLK ↑ 前有效(2)3.0ns
tIH保持时间，输入在 CLK ↑ 后有效(2)2.0ns
tODLY延迟时间，CLK ↓ 到输出有效(2)7.010.0ns
Cl输出中的容性负载(2)15.0pF
(1) 要将数据输出时钟沿从下降沿（默认）更改为上升沿，请设置配置位。
(2) 参数值反映最大时钟频率。
