8.2.2.10.2 环路补偿

为了获得良好的瞬态响应，最终设计的带宽必须尽可能大。CCM 反激式变换器的带宽 (fBW) 被限制为 RHP 零点频率的 ¼，或使用 方程式 33 大概为 1.9kHz。

方程式 33. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5

fBW 下开环功率级的增益等于 –22.4dB，fBW 下的相位等于 –87°。第一步是选择输出电压检测电阻值。输出检测电阻是根据允许的功耗选择的，在本例中，假设检测电流为 1mA。

TL431 用作反馈放大器。在给定 2.5V 参考电压的情况下，可以使用 方程式 34 和 方程式 35 来选择电压检测分压器 RFBU 和 RFBB。

方程式 34. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5
方程式 35. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5

下一步是将补偿器零点 fCZ 设置为 190Hz，这是目标交叉频率的 1/10。选择 CZ 作为 10nF 的固定值，并根据 方程式 36 选择零点电阻值。

方程式 36. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5

接下来，在 RHP-零点或 ESR-零点频率（以较低者为准）处放置一个极点。根据之前的分析，RHP 零点位于 7.65kHz，ESR 零点位于 6kHz，因此补偿环路的极点应置于 6kHz。可通过初级侧误差放大器来添加该极点。RFB 和 CFB 可提供必要的极点。选择 RFB 作为 10kΩ 时，CFB 的计算公式为 方程式 37。

方程式 37. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5

基于补偿环路结构，将整个补偿环路传递函数写成方程式 38。

方程式 38. UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5

其中

  • CTR 是光耦合器的电流传输比。选择 1 作为 CTR 的标称值。
  • REG 是光发射器下拉电阻，选择 1kΩ 作为默认值

该等式中，唯一需要的剩余未知值是 RLED。整个环路增益在交叉频率处必须等于 1。相应地计算出 RLED 为 1.62kΩ。

最终的闭环波德图如 图 8-4 和 图 8-5 所示。该转换器可实现大约 2kHz 的交叉频率和大约 70° 的相位裕度。

TI 建议检查所有临界情况下的环路稳定性，包括元件容差，以确保系统稳定性。

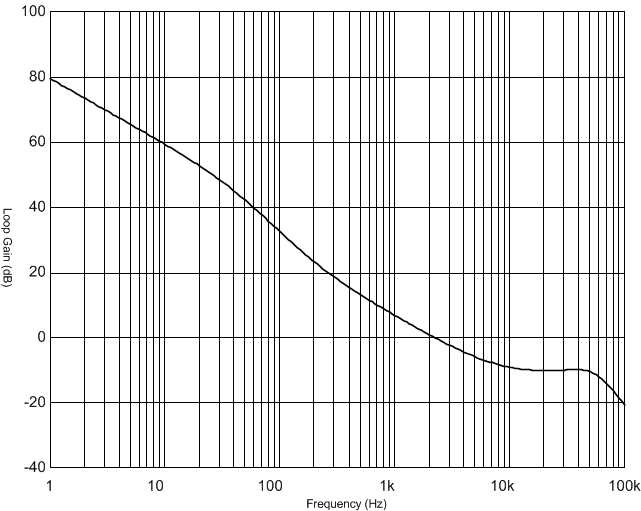

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 转换器闭环波德图：增益图 8-4 转换器闭环波德图：增益

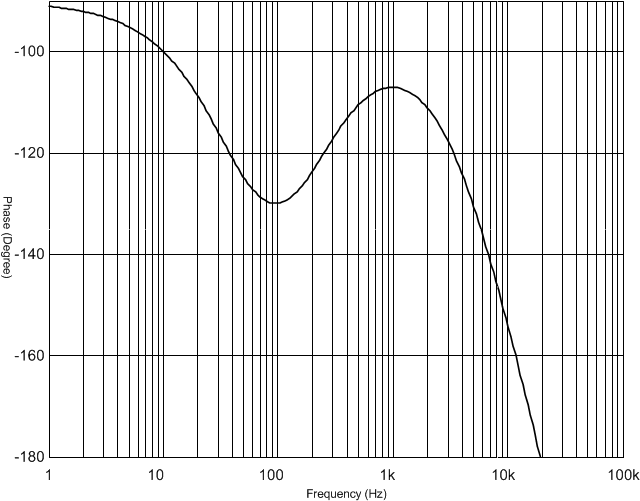

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 转换器闭环波德图：相位图 8-5 转换器闭环波德图：相位
