6.6 开关特性

在自然通风条件下的工作温度范围内测得（除非另有说明）
参数测试条件最小值典型值最大值单位
tR上升时间 (1)CLOAD = 1.8nF718ns
tF下降时间(1)CLOAD = 1.8nF610
tM两通道间的延迟匹配INA = INB，50% 转换点处的 OUTA 和 OUTB14
tPW可改变输出状态的最小输入脉冲宽度1525
tD1，tD2输入至输出传播延迟(1)CLOAD = 1.8nF，5V 输入脉冲61323
tD3，tD4EN 至输出传播延迟(1)CLOAD = 1.8nF，5V 使能脉冲61323
(1) 请参阅图 6-1、图 6-2、图 6-3 和图 6-4 中的时序图

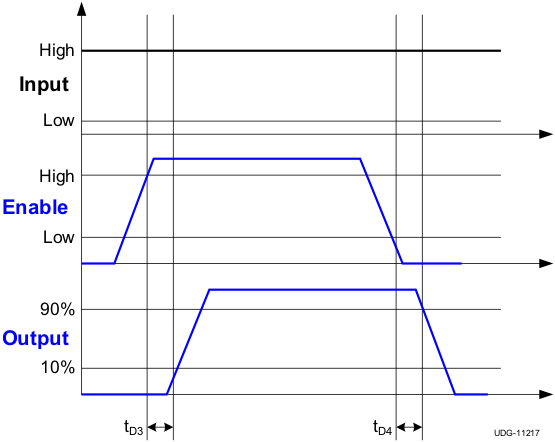

UCC27523 UCC27525 UCC27526 使能功能（用于同相输入驱动器运行）图 6-1 使能功能（用于同相输入驱动器运行）
UCC27523 UCC27525 UCC27526 同相输入驱动器运行图 6-3 同相输入驱动器运行

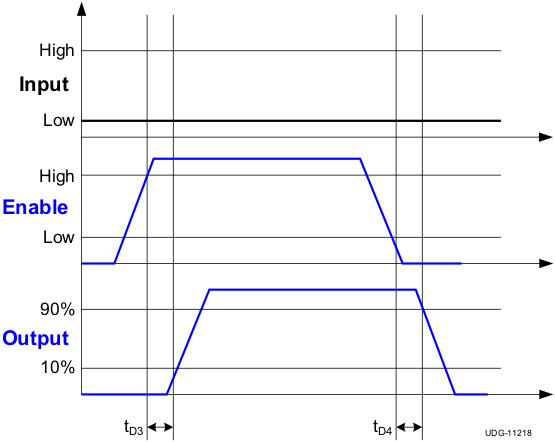

UCC27523 UCC27525 UCC27526 使能功能（用于反相输入驱动器运行）图 6-2 使能功能（用于反相输入驱动器运行）

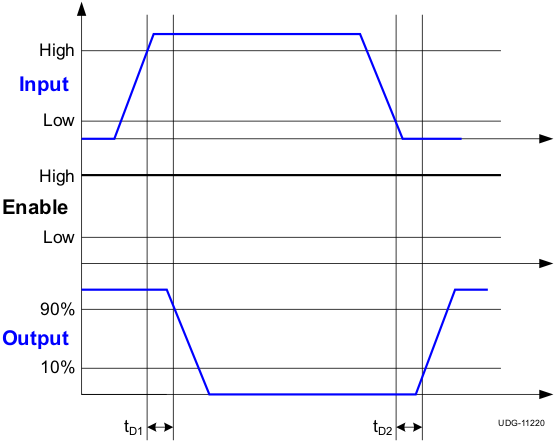

UCC27523 UCC27525 UCC27526 反相输入驱动器运行图 6-4 反相输入驱动器运行
