6.7 典型特性

除非另有说明，否则 VVDD = VHB = 12V，VHS = VVSS = 0V，输出无负载

VHI = VLI = 0V
图 6-2 VDD 静态电流
CL = 0FVDD = VHB = 12V

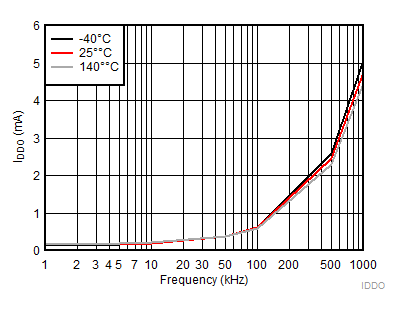

图 6-4 VDD 工作电流
VHB = VHS = 100V

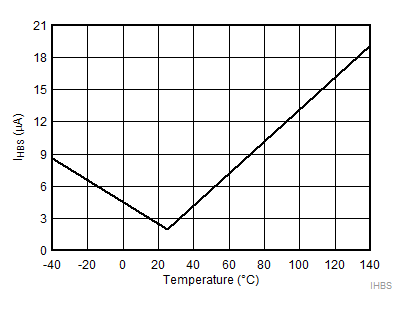

图 6-6 HB 至 VSS 静态电流
GUID-1A37B0D8-4934-4EA5-9412-B64B2145C6A2-low.gif图 6-8 输入下降阈值
GUID-3E14ADE5-C437-4DC0-93E8-14FEAADEF7E5-low.gif图 6-10 VDD UVLO 阈值
IO = 100mA
图 6-12 LO 低输出电压 (VLOL)
IO = 100mA

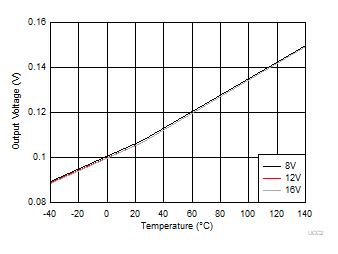

图 6-14 HO 低输出电压 (VHOL)
CL = 1800pF

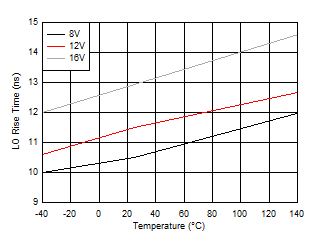

图 6-16 LO 上升时间
GUID-E1638FAA-6F39-42EF-8A52-15D22A704ECC-low.eps
CL = 1800pF
图 6-18 HO 上升时间
CL = 100nFVDD = 12 V

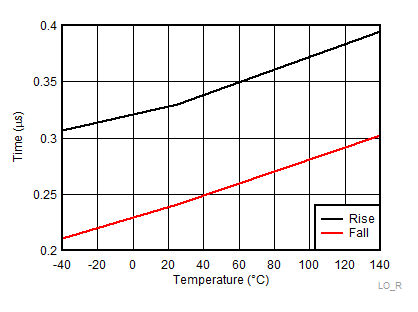

图 6-20 LO 上升和下降时间
CL = 无负载

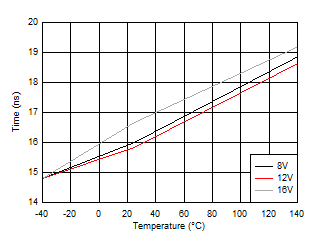

图 6-22 HO 上升传播延迟 (TDHRR)
CL = 无负载
图 6-24 LO 上升传播延迟 (TDLRR)
GUID-07F52073-6D00-4DC7-9A55-157B43016884-low.gif图 6-26 启用阈值

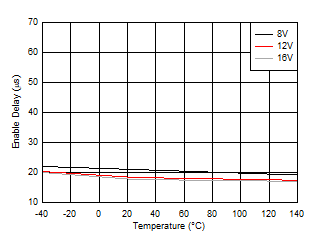

GUID-A4D18C15-2EE9-4A1D-894E-4032BAB78230-low.gif图 6-28 启用延迟

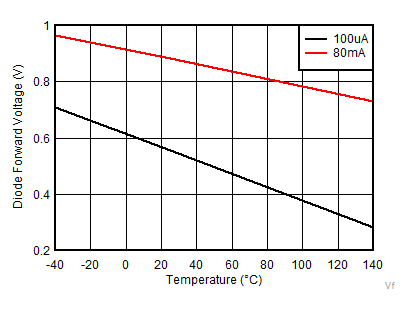

GUID-CCAE9310-95A9-4734-9277-79E17D32745C-low.gif图 6-30 自举二极管正向压降
VHI = VLI = 0V

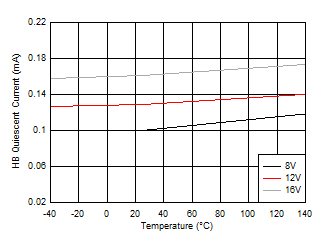

图 6-3 HB 静态电流
CL = 0FVDD = VHB = 12V
图 6-5 HB 工作电流
GUID-C6673A8A-A2A8-47DC-9F9F-2D91268C481C-low.gif图 6-7 输入上升阈值

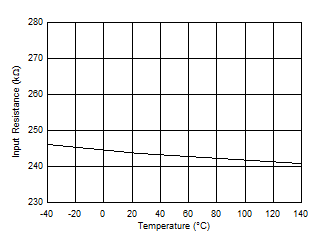

GUID-599C99C0-3266-4D57-8868-3FAE802AD2EF-low.gif图 6-9 输入下拉电阻器
GUID-A094C33C-FA36-41AE-BDD6-D282599FE39A-low.gif图 6-11 HB UVLO 阈值
IO = -100mA

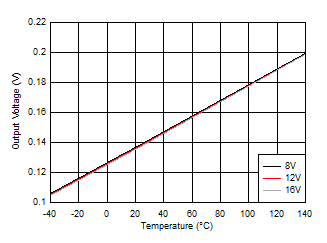

图 6-13 LO 高输出电压 (VLOH)
IO = -100mA
图 6-15 HO 高输出电压 (VHOH)
CL = 1800pF
图 6-17 LO 下降时间
CL = 1800pF
图 6-19 HO 下降时间
CL = 100nFVDD = 12 V
图 6-21 HO 上升和下降时间
CL = 无负载
图 6-23 HO 下降传播延迟 (TDHFF)
CL = 无负载
图 6-25 LO 下降传播延迟 (TDLFF)
GUID-78120B7E-3541-4A5D-8D6B-5DA166844D77-low.gif图 6-27 禁用阈值
GUID-8D312DAB-CD28-474F-B932-71061C07F54E-low.gif图 6-29 禁用延迟
GUID-4BA898BC-9604-421F-ABFC-38D992167E46-low.gif图 6-31 自举二极管动态电阻
