6.6 开关特性

VDD = VHB = 12V，VHS = VSS = 0V，LO 或 HO 无负载，TJ = –40°C 至 +140°C（除非另有说明）
参数测试条件最小值典型值最大值单位
传播延迟
tDLFFVLI 下降至 VLO 下降请参阅图 6-11630ns
tDHFFVHI 下降至 VHO 下降请参阅图 6-11630ns
tDLRRVLI 上升至 VLO 上升请参阅图 6-11630ns
tDHRRVHI 上升至 VHO 上升请参阅图 6-11630ns
延迟匹配
tMON从 LO 导通至 HO 关断请参阅 图 6-117ns
tMOFF从 LO 关断至 HO 导通请参阅 图 6-117ns
输出上升和下降时间
tRLO、HO 上升时间CLOAD = 1800pF，10% 至 90%12ns
tFLO、HO 下降时间CLOAD = 1800pF，90% 至 10%10ns
tRLO、HO (3-9V) 上升时间CLOAD = 0.1μF，30% 至 70%0.330.6μs
tFLO、HO (3-9V) 下降时间CLOAD = 0.1μF，70% 至 30%0.230.6μs
其他
TPW，min可改变输出的最小输入脉冲宽度20ns
自举二极管关断时间 (1) IF = 20mA，IREV = 0.5A 50 ns
(1) 未经量产测试的参数

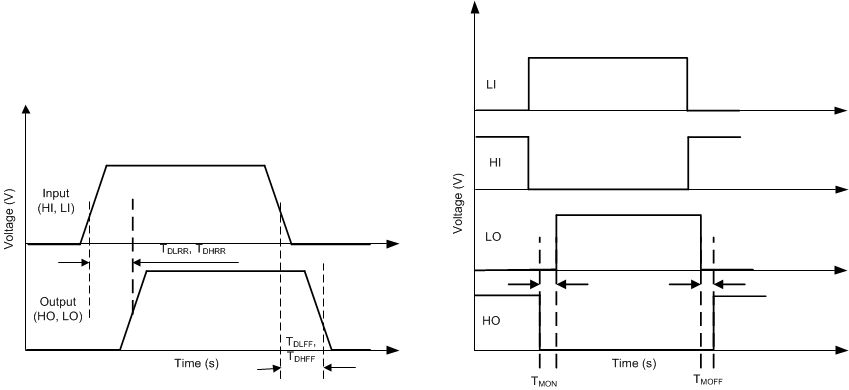

GUID-F48E6F7A-09AF-452A-97CC-C2CA1F8C66D8-low.gif图 6-1 时序图
