7.14 典型特性

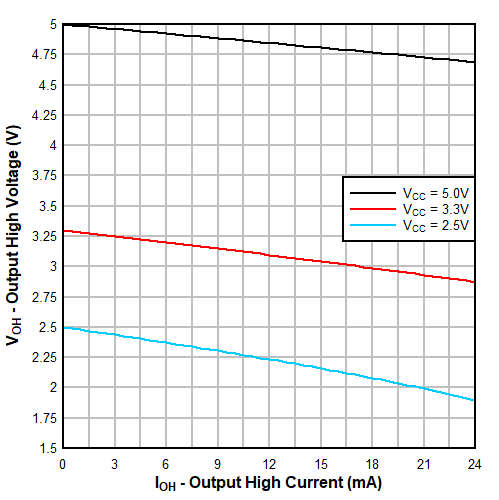

GUID-20210524-CA0I-XJR1-83RJ-ZMDK3CGDHH66-low.gif图 7-1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系
GUID-20210524-CA0I-TLK8-VZM6-FTPWVFWGDHKJ-low.gif图 7-3 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
GUID-FFFCA768-6D00-48B7-9415-FBC776CD5F3E-low.gif图 7-5 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系

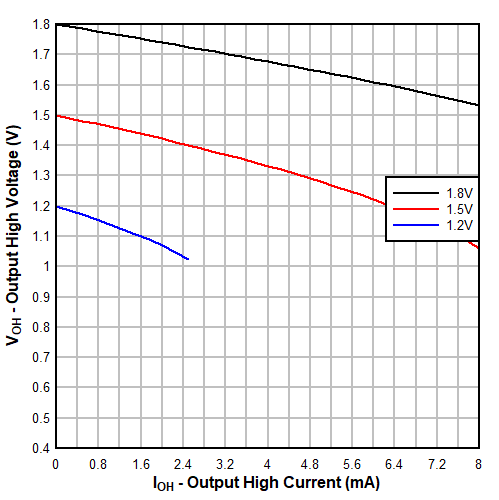

GUID-20210524-CA0I-VXJC-X5PL-XGSLL9HHTPLG-low.gif图 7-2 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系
GUID-20210524-CA0I-ZGL8-THJP-BM8RFTXB15LC-low.gif图 7-4 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
GUID-C1EC5965-00A3-46B5-9BEC-CD4C8EA6365D-low.gif图 7-6 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系
