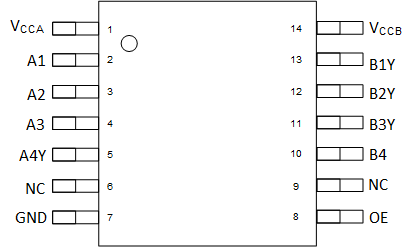

图 6-1 PW 14 引脚 TSSOP 俯视图
图 6-3 RUT 封装 12 引脚 UQFN 透明俯视图
图 6-2 RTD 封装14 引脚 VQFN 透明俯视图| 引脚 | I/O | 说明 | ||
|---|---|---|---|---|
| 名称 | PW、BQA | RUT、DTR | ||
| A1 | 2 | 2 | I | 输入 A1。以 VCCA 为基准。 |
| A2 | 3 | 3 | I | 输入 A2。以 VCCA 为基准。 |
| A3 | 4 | 4 | I | 输入 A3。以 VCCA 为基准。 |
| A4Y | 5 | 5 | O | 输出 A4。以 VCCA 为基准。 |
| B1Y | 13 | 10 | O | 输出 B1。以 VCCB 为基准。 |
| B2Y | 12 | 9 | O | 输出 B2。以 VCCB 为基准。 |
| B3Y | 11 | 8 | O | 输出 B3。以 VCCB 为基准。 |
| B4 | 10 | 7 | I | 输入 B4。以 VCCB 为基准。 |
| GND | 7 | 6 | — | 接地 |
| NC | 6、9 | — | 无内部连接。 | |
| OE | 8 | 12 | I | 输出使能。拉至 GND,使所有输出处于高阻抗模式下。拉至 VCCA或 VCCB 以启用所有输出。 |
| VCCA | 1 | 1 | — | A 端口电源电压。1.1 V ≤ VCCA ≤ 5.5 V |
| VCCB | 14 | 11 | — | B 端口电源。1.1 V ≤ VCCB ≤ 5.5 V |
| PAD | — | — | 散热焊盘。可接地(推荐)或保持悬空状态。 | |
