8.1 负载电路和电压波形

除非另有说明，否则发生器可提供具有以下特性的所有输入脉冲：

  • f = 1MHz
  • ZO = 50Ω
  • Δt/ΔV ≤ 1 ns/V

A. CL 包括探头和夹具电容。

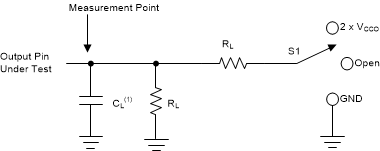

图 8-1 负载电路
表 8-1 负载电路条件
参数VCCORLCLS1VTP
tpd传播（延迟）时间1.1 V 至 5.5V10kΩ5pF开路不适用
ten、tdis启用时间、禁用时间1.1 V 至 1.6 V10kΩ5pF2 x VCCO0.1V
1.65 V 至 2.7 V10kΩ5pF2 x VCCO0.15V
3.0 V 至 5.5V10kΩ5pF2 x VCCO0.3V
ten、tdis启用时间、禁用时间1.1 V 至 1.6 V10kΩ5pFGND0.1V
1.65 V 至 2.7 V10kΩ5pFGND0.15V
3.0 V 至 5.5V10kΩ5pFGND0.3V
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平

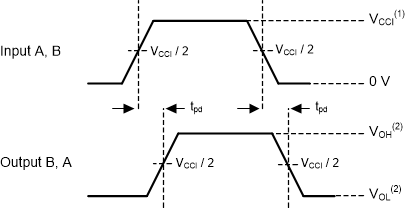

图 8-2 传播延迟
  1. VCCI 是与输入端口相关的电源引脚。
  2. VOH 和 VOL 是在指定 RL、CL 和 S1 下出现的典型输出电压电平

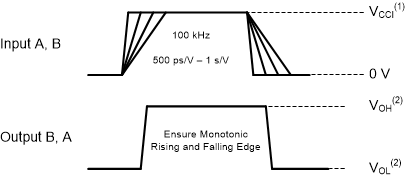

图 8-3 输入转换上升或下降速率
  1. 输入被驱动至有效逻辑低电平条件下的输出波形。
  2. 输入被驱动至有效逻辑高电平条件下的输出波形。
  3. VCCO 是与输出端口相关的电源引脚。
  4. VOH 和 VOL 是具有指定 RL、CL和 S1 的典型输出电压电平。
图 8-4 启用时间和禁用时间
