ZHCSNW1A May   2021  – November 2021 TXU0304

PRODUCTION DATA

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 相关产品
  6. 6 引脚配置和功能 - TXU0304
  7. 7 规格
    1. 7.1  绝对最大额定值
    2. 7.2  ESD 等级
    3. 7.3  建议运行条件
    4. 7.4  热性能信息
    5. 7.5  电气特性
    6. 7.6  开关特性：Tsk，TMAX
    7. 7.7  开关特性，VCCA = 1.2 ± 0.1V
    8. 7.8  开关特性，VCCA = 1.5 ± 0.1V
    9. 7.9  开关特性，VCCA = 1.8 ± 0.15V
    10. 7.10 开关特性，VCCA = 2.5 ± 0.2V
    11. 7.11 开关特性，VCCA = 3.3 ± 0.3V
    12. 7.12 开关特性，VCCA = 5.0 ± 0.5V
    13. 7.13 工作特性
    14. 7.14 典型特性
  8. 8 参数测量信息
    1. 8.1 负载电路和电压波形
  9. 9 详细说明
    1. 9.1 概述
    2. 9.2 功能方框图
    3. 9.3 特性说明
      1. 9.3.1  具有集成下拉电阻的 CMOS 施密特触发器输入
        1. 9.3.1.1 带有集成静态下拉电阻的输入
      2. 9.3.2  控制逻辑 (OE) 与 VCC(MIN) 电路
      3. 9.3.3  平衡型高驱动 CMOS 推挽式输出
      4. 9.3.4  局部断电 (Ioff)
      5. 9.3.5  VCC 隔离和 VCC 断开
      6. 9.3.6  过压容限输入
      7. 9.3.7  无干扰电源定序
      8. 9.3.8  负钳位二极管
      9. 9.3.9  完全可配置的双轨设计
      10. 9.3.10 支持高速转换
    4. 9.4 器件功能模式
  10. 10应用和实现
    1. 10.1 应用信息
    2. 10.2 典型应用
      1. 10.2.1 设计要求
      2. 10.2.2 详细设计流程
      3. 10.2.3 应用曲线
  11. 11电源相关建议
  12. 12布局
    1. 12.1 布局指南
    2. 12.2 布局示例
  13. 13器件和文档支持
    1. 13.1 器件支持
      1. 13.1.1 法规要求
    2. 13.2 文档支持
      1. 13.2.1 相关文档
    3. 13.3 接收文档更新通知
    4. 13.4 支持资源
    5. 13.5 商标
    6. 13.6 Electrostatic Discharge Caution
    7. 13.7 术语表
  14. 14机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

5 相关产品

    TXU0x04 4 位单向电压电平转换器TXU0x04 是一款 4 位双电源同相固定方向电压电平转换器。这些器件与 TXB0104 兼容，具有相同的引脚排列，可直接替代它。OE 引脚能够以 VCCA 或 VCCB 逻辑电平为基准，允许将其中一个 TXU0x04 器件用于不建议支持 TXB0104 的固定方向高驱动应用。
    TXU0104TXU0104 是一款 4 位双电源同相固定方向电压电平转换器，相同方向上的所有 4 个通道通常用于 GPIO 转换。
    GUID-F4F7C009-950A-42F7-81FE-3A71A23331AC-low.gif图 5-1 TXU0104 功能框图
    TXU0204TXU0204 是一款 4 位双电源同相固定方向电压电平转换器，相反方向上的 2 个通道通常用于 GPIO、UART 和 JTAG 转换。

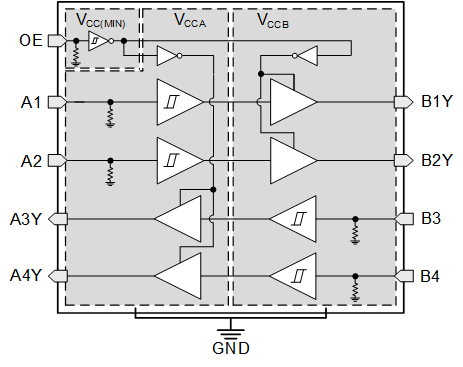

    GUID-D789749B-1C6F-4277-BAE9-FCCF86421405-low.gif图 5-2 TXU0204 功能框图
