7 参数测量信息

除非另有说明，否则所有输入脉冲均由具有以下特性的发生器提供：

  • PRR 10MHz
  • ZO = 50W
  • dV/dt ≥ 1V/ns

注：

并非所有参数和波形都适用于所有器件。

A. 每次测量这些输出中的一个，每次测量转换一次。
图 7-1 最大数据速率的负载电路：脉冲持续时间、
传播延迟输出上升和下降时间测量
A. 每次测量这些输出中的一个，每次测量转换一次。

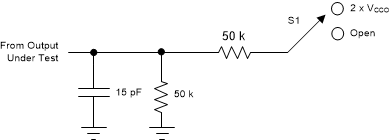

图 7-2 启用和禁用时间测量的负载电路
表 7-1 启用和禁用时间测量的开关位置（请参阅图 7-2）
测试 S1
tPZL，tPLZ 2 x VCCO
tPHZ，tPZH 开路
A. VCCI 是与输入端口相关的 VCC。
B. VCCO 是与输出端口相关的 VCC。
C. tPLH 和 tPHL 与 tpd 一样。
D. 每次测量这些输出中的一个，每次测量转换一次。
图 7-3 电压波形传播延迟时间
GUID-597EEE48-5419-445A-8242-670C8E29EABC-low.gif图 7-4 电压波形脉冲持续时间
