7.1.4 可调配置

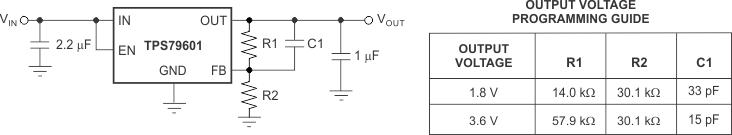

如 图 7-1 所示，使用外部电阻分压器对 TPS79601 可调节稳压器的输出电压进行编程。

TPS796 典型应用，可调节输出图 7-1 典型应用，可调节输出

输出电压可根据 方程式 2 计算得出：

方程式 2. TPS796

其中：

  • VREF = 1.2246V 典型值（内部基准电压）

对于 TPS796（旧芯片），应选择电阻器 R1和 R2以获得大约 40μA 分压器电流。较低值的电阻器可用于提高噪声性能，但该器件会耗费更多功率。应避免使用较高的值，因为 FB 上的漏电流会增加输出电压误差。

推荐的设计过程是选择 R2 = 30.1kΩ 来将分压器电流设置为 40μA、C1 = 15pF 以确保稳定性，然后使用 方程式 3 来计算 R1：

方程式 3. TPS796

同样，对于 TPS796（新芯片），若要忽略 FB 引脚电流误差项的影响并实现出色的精度，应选择 R2 等于或小于 550kΩ，使流经 R1和 R2 的电流至少比电气特性表中列出的 IFB 电流大五倍。降低 R2 的值可提高抗噪声注入干扰的能力。提高 R2 的值可降低静态电流，从而在低负载电流下实现更高的效率。方程式 4 计算提供最大反馈分压器串联电阻的设置。

方程式 4. (R1 + R2) ≤ VOUT / (IFB × 5)
