退出压降

某些应用具有会使 LDO 进入压降状态的瞬态,例如启动期间 VIN 上的斜坡较慢。与其他 LDO 一样,从这些条件中恢复时,输出可能会过冲。当压摆率和电压电平处于正确范围内时,斜升输入电源会导致 LDO 在启动时过冲,如图 7-3 所示。使用使能信号来避免这种情况。

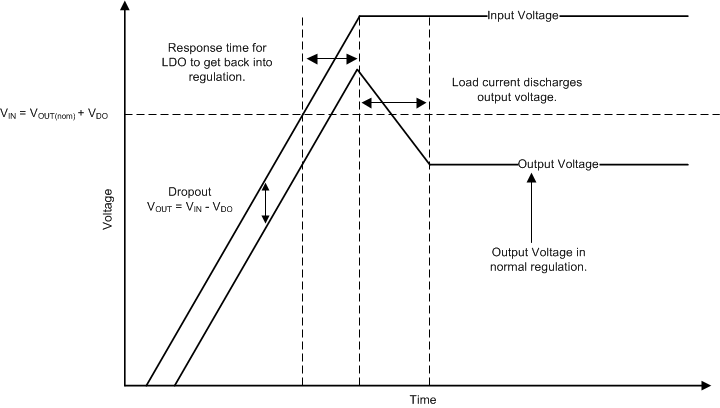

TPS796 启动至压降图 7-3 启动至压降

超出压降的线路瞬变也会导致稳压器输出过冲。这些过冲是由于误差放大器驱动导通元件的栅极电容并将栅极恢复到正确电压以进行适当调节。图 7-4 说明了栅极电压在内部发生的情况,以及如何在运行期间引起过冲。当 LDO 处于压降状态时,栅极电压 (VGS) 会一直下拉至接地,以便为通流器件提供尽可能低的导通电阻。但是,如果器件处于压降状态时发生线路瞬态,则环路未处于稳压状态,并可能导致输出过冲,直到环路响应、输出电流将输出电压拉回到稳压状态。如果这些瞬变不可接受,则继续在系统中添加输入电容,直到瞬态足够慢,可以减少过冲。

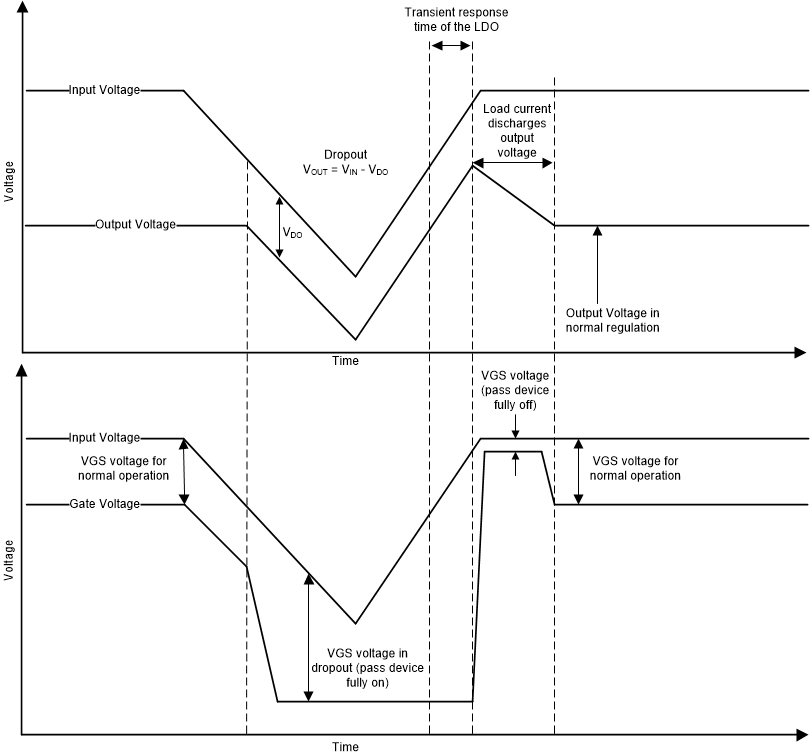

TPS796 压降产生的线路瞬变图 7-4 压降产生的线路瞬变
