7.4.1.3 估算结温

使用热指标 ΨJT 和 ΨJB（如热性能信息表中所示），可以用相应的公式（在 方程式 8 中给出）估算结温。为了实现向后兼容性，还列出了较旧的 RθJC,Top 参数。

方程式 8. TPS796

其中：

  • PD 是耗散功率，如方程式 8 所示。
  • TT 器件封装顶部中间位置的温度
  • TB 是在 PCB 表面距器件封装 1mm 测得的 PCB 温度（如 图 7-9 所示）。
注：

TT 和 TB 都可以使用实际测温仪（红外温度计）在实际应用板上进行测得。

有关测量 TT 和 TB 的详细信息，请参阅使用新的热指标应用手册（可从 www.ti.com 下载）。

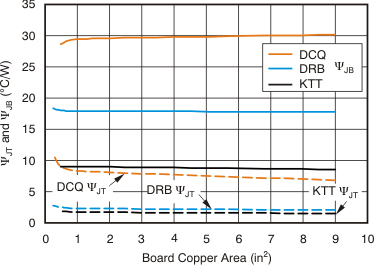

参考 图 7-8 可看到，新的热指标（ΨJT 和 ΨJB）对电路板尺寸的依赖度极低。即使用 ΨJT 或 ΨJB 及 方程式 8 时，只需简单测量 TT or TB 即可估算 TJ，此时无需考虑应用板的尺寸。

TPS796 ψJT 和 ψJB 与电路板尺寸间的关系图 7-8 ψJT 和 ψJB 与电路板尺寸间的关系

有关 TI 为何不建议使用 θJC(top) 确定散热特性的更详细讨论，请参阅使用新的热指标应用报告（可从 www.ti.com 下载）。有关详细信息，请参阅半导体和 IC 封装热指标应用手册（也可从 TI 网站获取）。

TPS796 TT 和 TB 的测量点
A. TT 是在 X 和 Y 维度轴的中心测得的。
B. TB 在 PCB 表面上的封装引线下方测得。
图 7-9 TT 和 TB 的测量点
