5.8 典型特性

适用于所有版本，在 TJ = 25°C、VIN = VOUT(nom) + 0.5V、IOUT = 10mA、VEN = 1.7V 和 COUT = 0.1μF 条件下（除非另有说明）

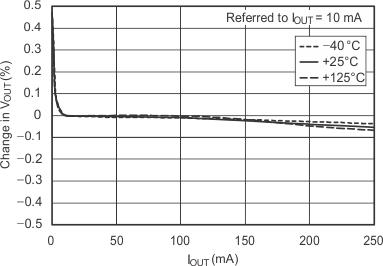

TPS732 负载调整率
传统器件
图 5-1 负载调整率

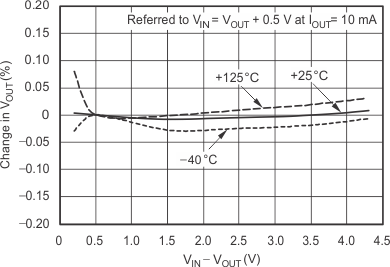

TPS732 线性调整率
传统器件
图 5-3 线性调整率
TPS732 压降电压与输出电流间的关系
传统器件
图 5-5 压降电压与输出电流间的关系

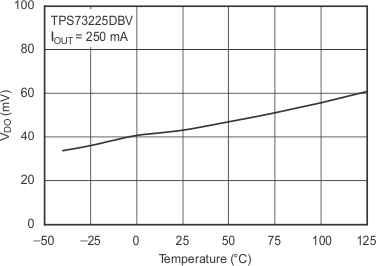

TPS732 压降电压与温度间的关系
传统器件
图 5-7 压降电压与温度间的关系
TPS732 输出电压精度柱状图
传统器件
图 5-9 输出电压精度柱状图

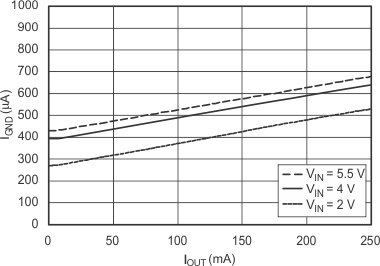

TPS732 接地引脚电流与输出电流间的关系
传统器件
图 5-11 接地引脚电流与输出电流间的关系
TPS732 接地引脚电流与温度间的关系
传统器件
图 5-13 接地引脚电流与温度间的关系

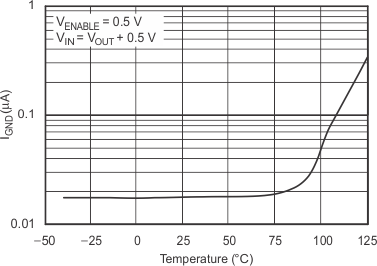

TPS732 关断时的接地引脚电流与温度间的关系
传统器件
图 5-15 关断时的接地引脚电流与温度间的关系

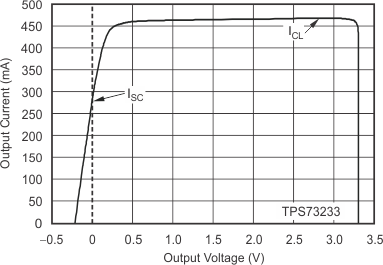

TPS732 电流限值与 VOUT（折返）间的关系
传统器件
图 5-17 电流限值与 VOUT（折返）间的关系

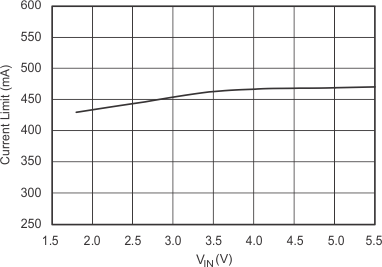

TPS732 电流限值与 VIN 间的关系
传统器件
图 5-19 电流限值与 VIN 间的关系

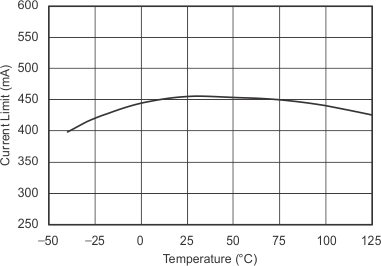

TPS732 电流限制与温度间的关系
传统器件
图 5-21 电流限制与温度间的关系
TPS732 PSRR（纹波抑制）与频率间的关系
传统器件
图 5-23 PSRR（纹波抑制）与频率间的关系

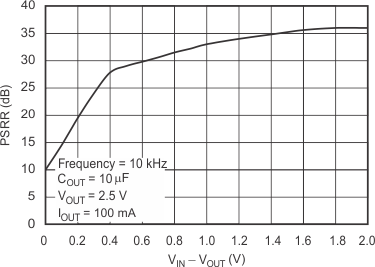

TPS732 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
传统器件
图 5-25 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
TPS732 噪声谱密度 CNR = 0µF
传统器件
图 5-27 噪声谱密度 CNR = 0µF
TPS732 噪声谱密度 CNR = 0.01µF
传统器件
图 5-29 噪声谱密度 CNR = 0.01µF

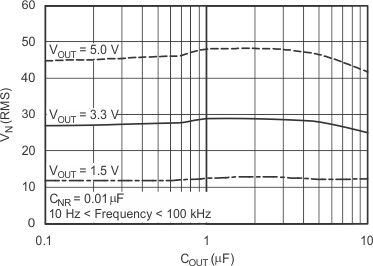

TPS732 RMS 噪声电压与 COUT 间的关系
传统器件
图 5-31 RMS 噪声电压与 COUT 间的关系

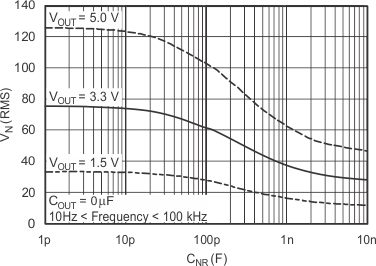

TPS732 RMS 噪声电压与 CNR 间的关系
传统器件
图 5-33 RMS 噪声电压与 CNR 间的关系
TPS732 TPS73233 负载瞬态响应
传统器件
图 5-35 TPS73233 负载瞬态响应

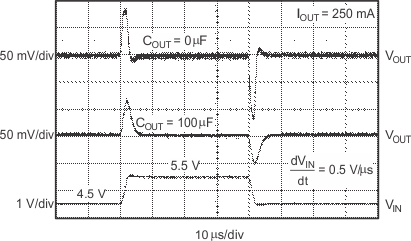

TPS732 TPS73233 线路瞬态响应
传统器件
图 5-37 TPS73233 线路瞬态响应
TPS732 TPS73233 导通响应
传统器件
图 5-39 TPS73233 导通响应

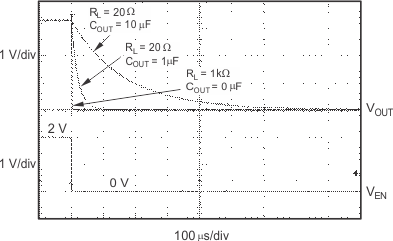

TPS732 TPS73233 关断响应
传统器件
图 5-41 TPS73233 关断响应

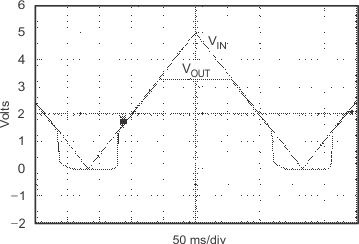

TPS732 TPS73233 上电和断电
传统器件
图 5-43 TPS73233 上电和断电
TPS732 IENABLE 与温度间的关系
.
传统器件
图 5-45 IENABLE 与温度间的关系
TPS732 TPS73201 RMS 噪声电压与 CFB 间的关系
传统器件
图 5-47 TPS73201 RMS 噪声电压与 CFB 间的关系
TPS732 TPS73201 IFB 与温度间的关系
传统器件
图 5-49 TPS73201 IFB 与温度间的关系
TPS732 TPS73201 负载瞬态，可调节版本
传统器件
图 5-51 TPS73201 负载瞬态，可调节版本
TPS732 TPS73201 线路瞬态，可调节版本
传统器件
图 5-53 TPS73201 线路瞬态，可调节版本
TPS732 负载调整率
新器件
图 5-2 负载调整率

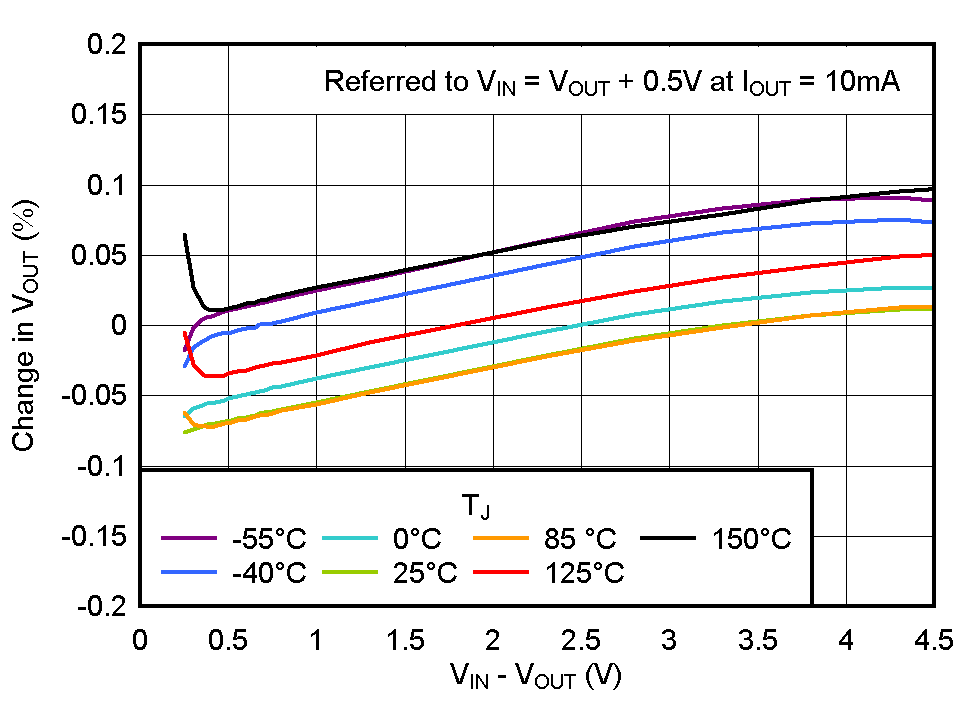

TPS732 线性调整率
新器件
图 5-4 线性调整率

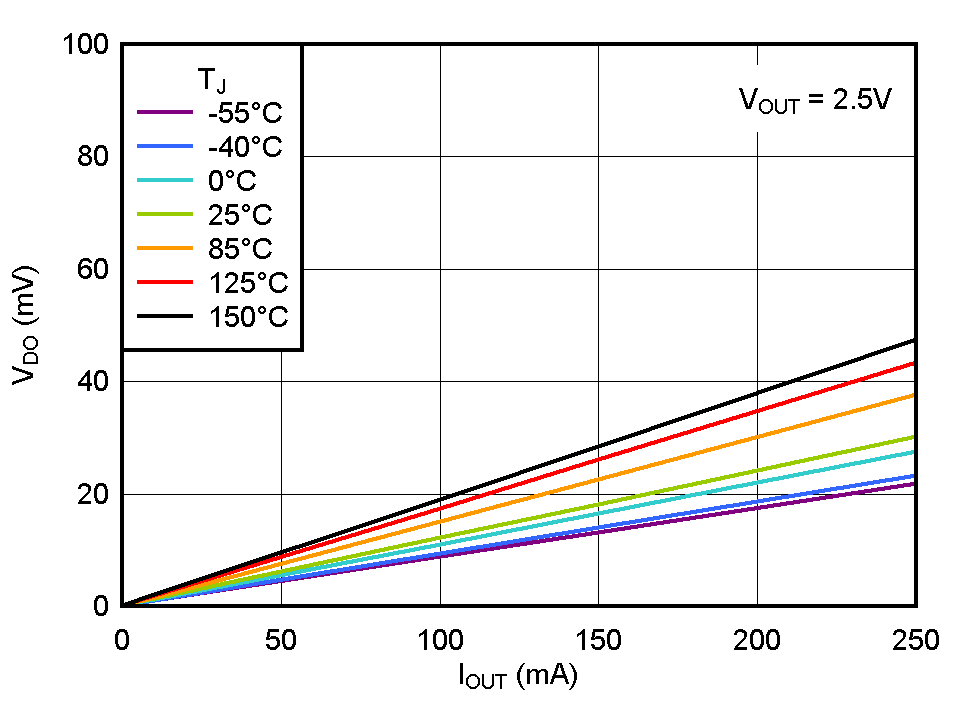

TPS732 压降电压与输出电流间的关系
新器件
图 5-6 压降电压与输出电流间的关系
TPS732 压降电压与温度间的关系
新器件
图 5-8 压降电压与温度间的关系

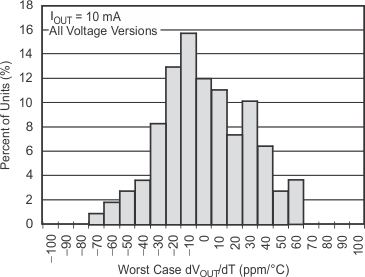

TPS732 输出电压漂移柱状图
传统器件
图 5-10 输出电压漂移柱状图
TPS732 接地引脚电流与输出电流间的关系
新器件
图 5-12 接地引脚电流与输出电流间的关系
TPS732 接地引脚电流与温度间的关系
新器件
图 5-14 接地引脚电流与温度间的关系
TPS732 关断时的接地引脚电流与温度间的关系
新器件
图 5-16 关断时的接地引脚电流与温度间的关系
TPS732 电流限值与 VOUT（折返）间的关系
新器件
图 5-18 电流限值与 VOUT（折返）间的关系
TPS732 电流限值与 VIN 间的关系
新器件
图 5-20 电流限值与 VIN 间的关系
TPS732 电流限制与温度间的关系
新器件
图 5-22 电流限制与温度间的关系

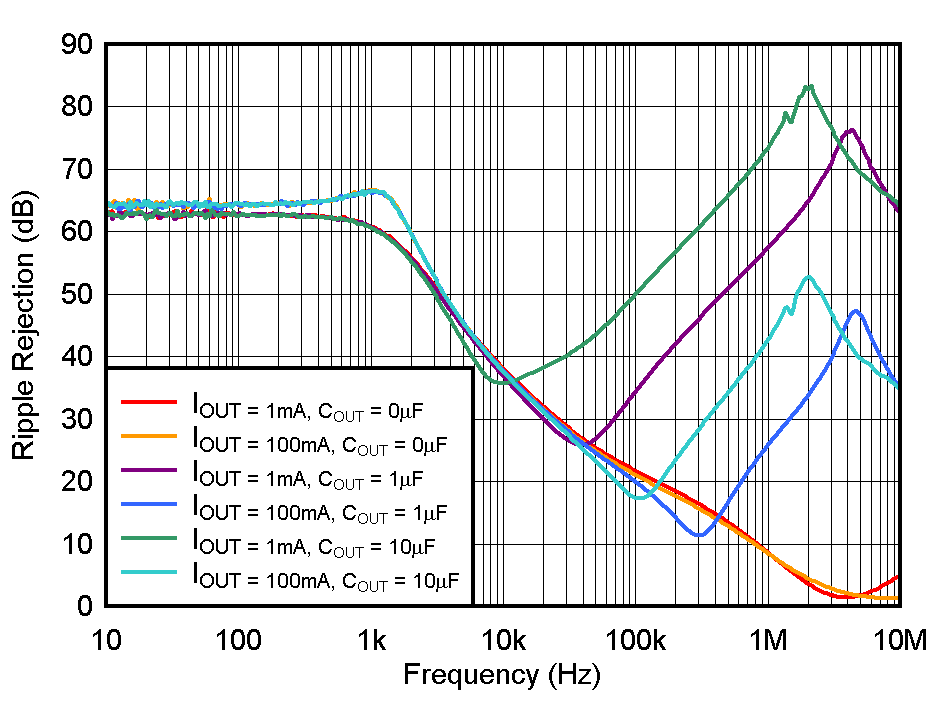

TPS732 PSRR（纹波抑制）与频率间的关系
新器件
图 5-24 PSRR（纹波抑制）与频率间的关系
TPS732 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
新器件
图 5-26 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
TPS732 噪声谱密度 CNR = 0µF
新器件
图 5-28 噪声谱密度 CNR = 0µF

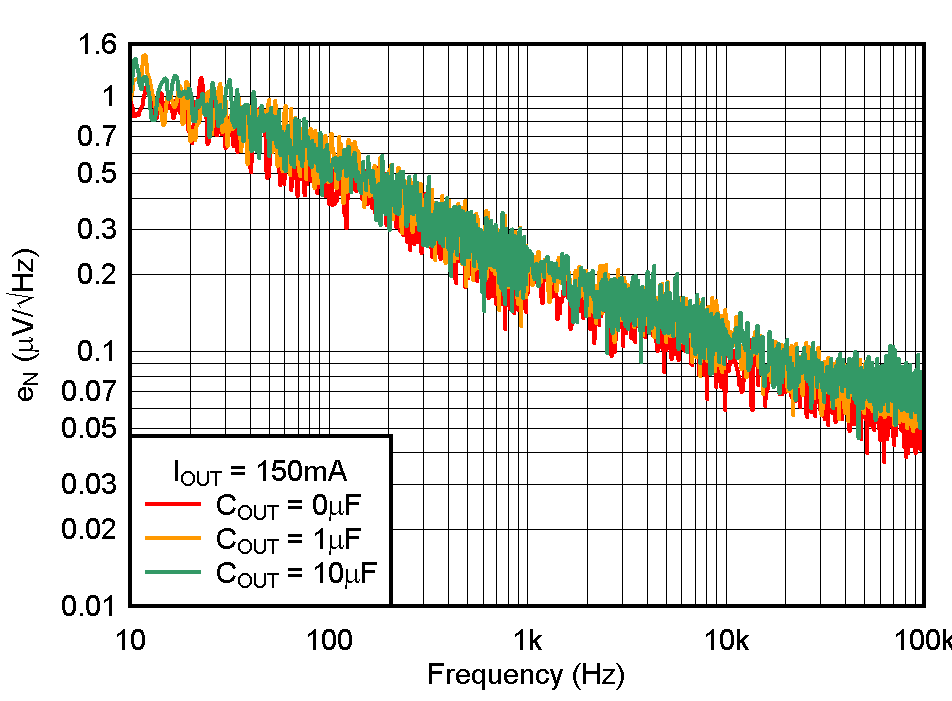

TPS732 噪声谱密度 CNR = 0.01µF
新器件
图 5-30 噪声谱密度 CNR = 0.01µF
TPS732 RMS 噪声电压与 COUT 间的关系
新器件
图 5-32 RMS 噪声电压与 COUT 间的关系

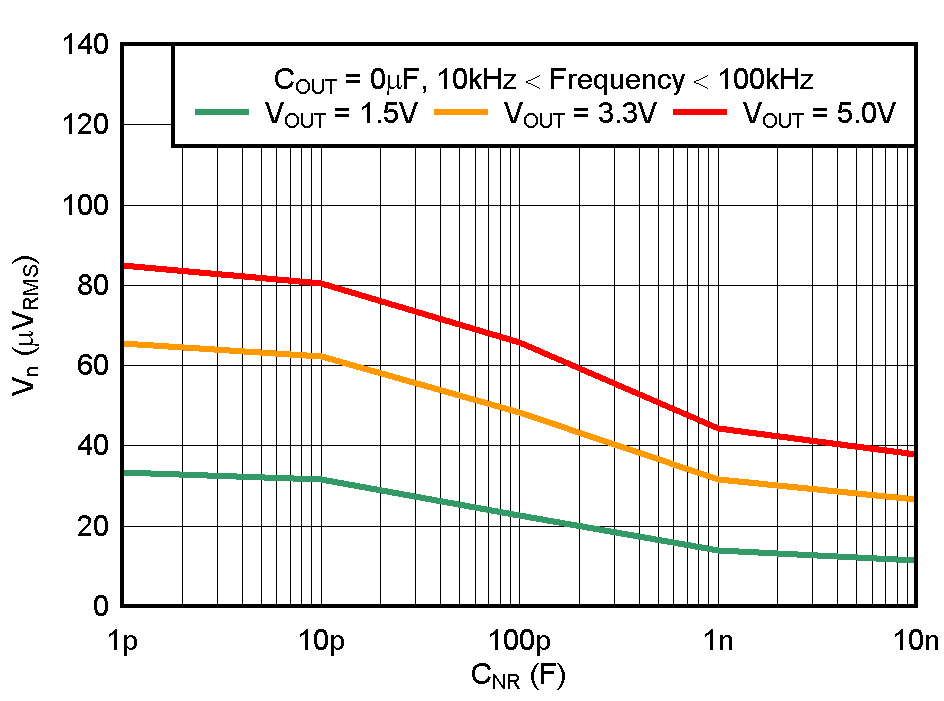

TPS732 RMS 噪声电压与 CNR 间的关系
新器件
图 5-34 RMS 噪声电压与 CNR 间的关系
TPS732 TPS73233 负载瞬态响应
新器件
图 5-36 TPS73233 负载瞬态响应
TPS732 TPS73233 线路瞬态响应
新器件
图 5-38 TPS73233 线路瞬态响应
TPS732 TPS73233 导通响应
新器件
图 5-40 TPS73233 导通响应
TPS732 TPS73233 关断响应
新器件
图 5-42 TPS73233 关断响应
TPS732 TPS73233 上电和断电
新器件
图 5-44 TPS73233 上电和断电
TPS732 IENABLE 与温度间的关系
.
新器件
图 5-46 IENABLE 与温度间的关系
TPS732 TPS73201 RMS 噪声电压与 CFB 间的关系
新器件
图 5-48 TPS73201 RMS 噪声电压与 CFB 间的关系
TPS732 TPS73201 IFB 与温度间的关系
新器件
图 5-50 TPS73201 IFB 与温度间的关系
TPS732 TPS73201 负载瞬态，可调节版本
新器件
图 5-52 TPS73201 负载瞬态，可调节版本
TPS732 TPS73201 线路瞬态，可调节版本
新器件
图 5-54 TPS73201 线路瞬态，可调节版本
