7.2 典型应用

图 7-1 显示了针对固定电压模型的基本电路连接。图 7-2 提供了可调节电压版本 (TPS73201) 的连接。

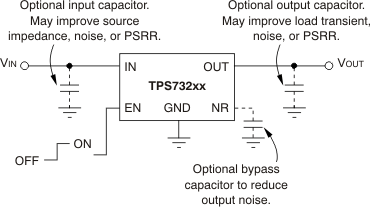

TPS732 针对固定电压版本的典型应用电路图 7-1 针对固定电压版本的典型应用电路
TPS732 可调电压版本的典型应用电路图 7-2 可调电压版本的典型应用电路
