9.2.3 应用曲线

VIN = 5.0V，VOUT = 1.2V，TA = 25°C，BOM = 表 9-2（除非另有说明）。实线显示 FPWM 模式，虚线显示 PFM。

TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 5VTA = 25°CPFM 和 FPWM
图 9-4 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 5VTA = 85°CPFM 和 FPWM
图 9-6 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 5VTA = 85°CFPWM
图 9-8 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载调整率
VIN = 5VTA = 25°CPFM
图 9-10 负载调整率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载调整率
VIN = 5VTA = 25°CFPWM
图 9-12 负载调整率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 开关频率
VIN = 3.3VTA = 25°CPFM
图 9-14 开关频率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 安全工作区
VIN = 5.0VRθJA = 43.2°C/W

TJMAX = 125°C

图 9-16 安全工作区
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 线路调整
VIN 从 2.4V 到 5.5V 至 2.4V，1V/μsVOUT = 1.2V负载 = 10mA
图 9-18 线路调整
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 PFM 运行
VIN = 5.0VBOM = 2 × 22μF
VOUT = 1.2VPFM，空载
图 9-20 PFM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 FPWM 运行
VIN = 5.0VBOM = 2 × 22μF
VOUT = 1.2VFPWM，IOUT = 6A
图 9-22 FPWM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 满载启动
TPS6286B10VOUT = 1.2V负载 = 10A
图 9-24 满载启动
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - PFM 运行
VIN = 5.0V

TPS6286A06

BOM = 2 × 22μF
VOUT = 1.2VIOUT = 10mA 至 6A
图 9-26 负载瞬态 - PFM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - FPWM 运行
VIN = 5.0V

TPS6286A06

BOM = 2 × 22μF
VOUT = 1.2VIOUT = 3A 至 6A
图 9-28 负载瞬态 - FPWM 运行

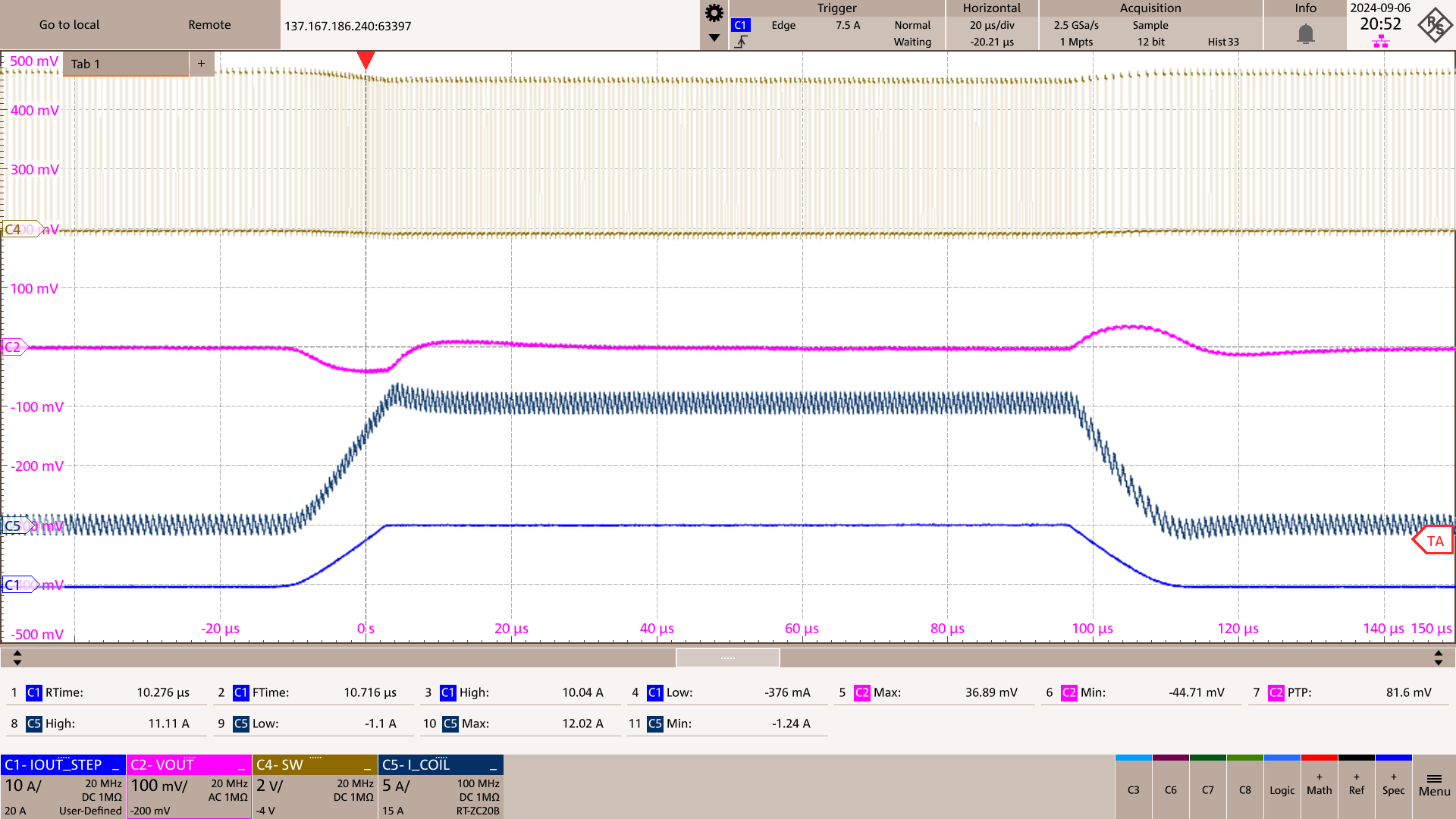

TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - FPWM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 1.2VIOUT = 10mA 至 10A
图 9-30 负载瞬态 - FPWM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - PFM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 0.9VIOUT = 10mA 至 10A
图 9-32 负载瞬态 - PFM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - PFM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 0.9VIOUT = 4A 至 10A
图 9-34 负载瞬态 - PFM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 3.3VTA = 25°CPFM 和 FPWM
图 9-5 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 3.3VTA = 85°CPFM 和 FPWM
图 9-7 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 效率与输出电流之间的关系
VIN = 3.3VTA = 85°CFPWM
图 9-9 效率与输出电流之间的关系
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载调整率
VIN = 3.3VTA = 25°C

PFM

图 9-11 负载调整率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载调整率
VIN = 3.3VTA = 25°CFPWM
图 9-13 负载调整率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 开关频率
VIN = 5.0VTA = 25°CPFM
图 9-15 开关频率
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 安全工作区
VIN = 3.3VRθJA = 43.2°C/WTJMAX = 125°C
图 9-17 安全工作区
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 线路调整
VIN 从 2.4V 到 5.5V 至 2.4V，1V/μsVOUT = 1.2V负载 = 10A
图 9-19 线路调整

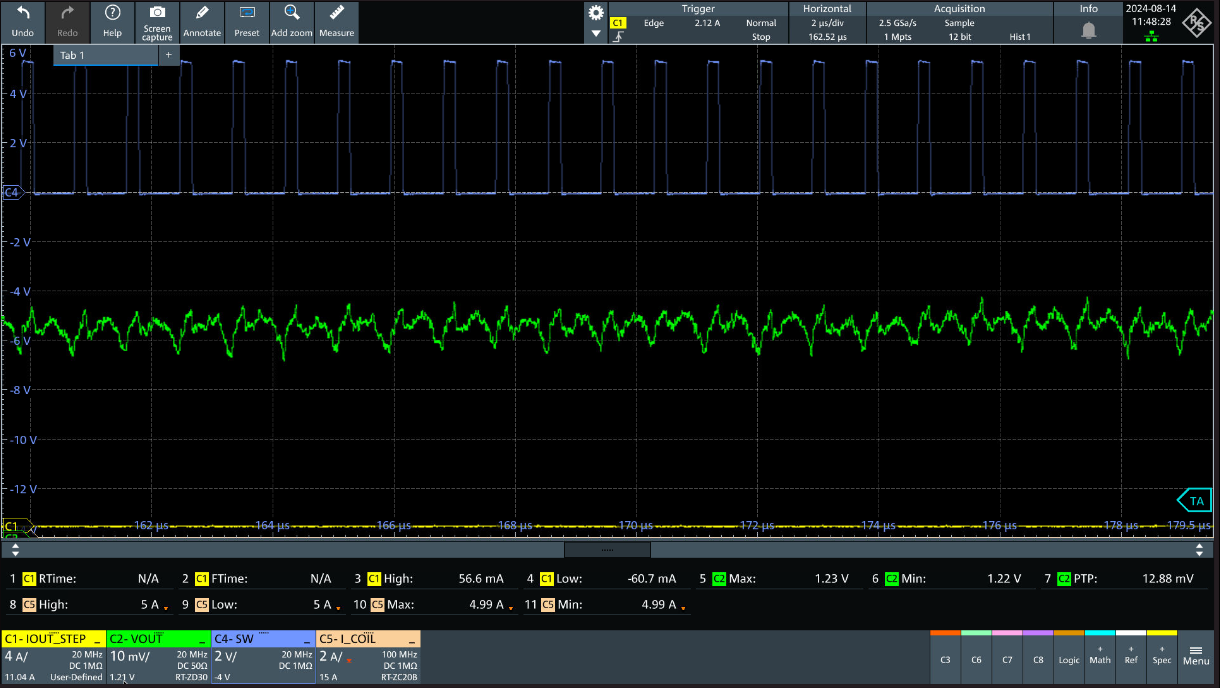

TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 FPWM 运行
VIN = 5.0VBOM = 2 × 22μF
VOUT = 1.2VFPWM，空载
图 9-21 FPWM 运行

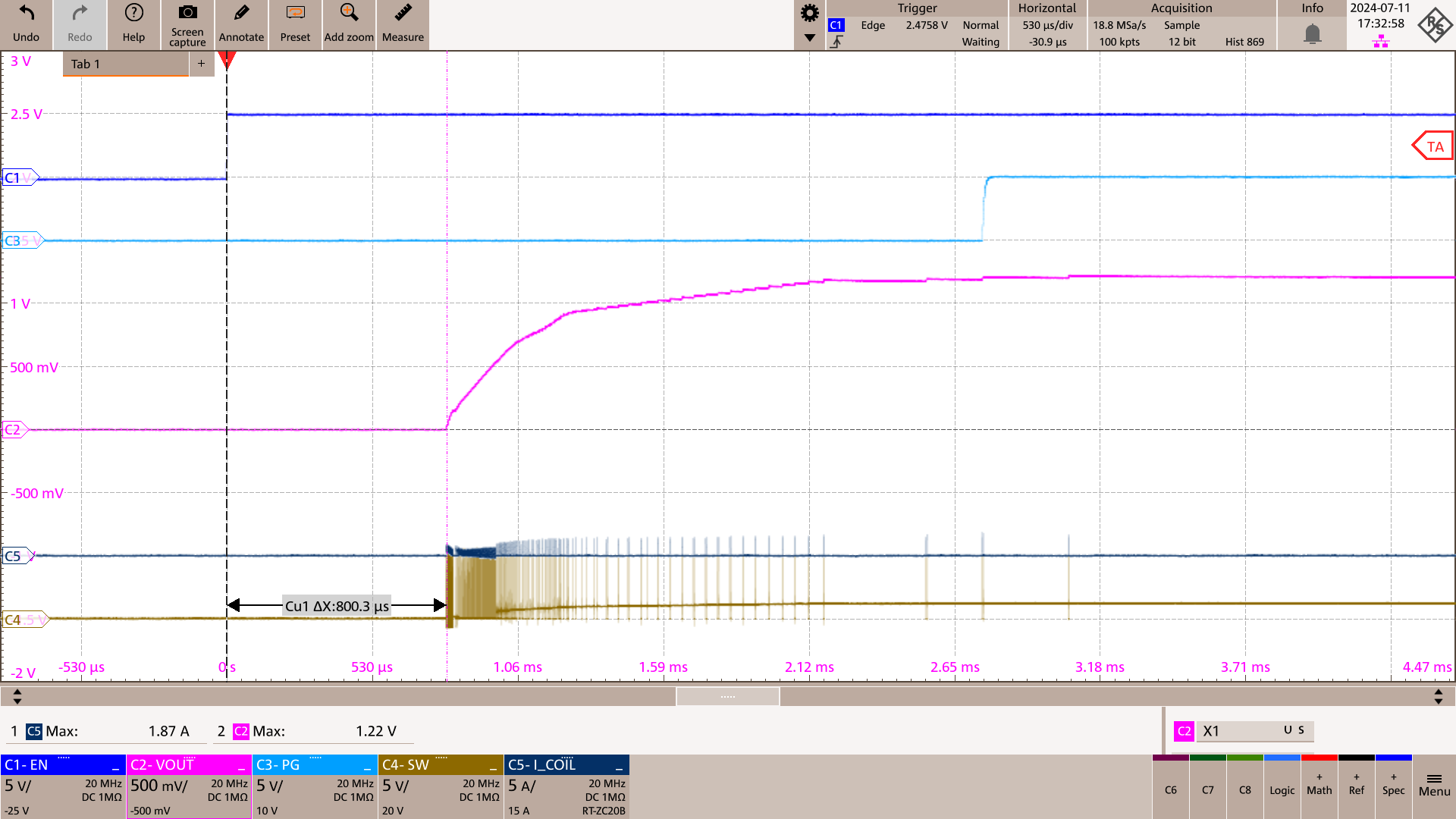

TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 空载启动
TPS6286A06VOUT = 1.2V无负载
图 9-23 空载启动
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 无负载条件下的外部软启动和关断
TPS6286B10VOUT = 1.6VCSS = 100nF
图 9-25 无负载条件下的外部软启动和关断
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - FPWM 运行
VIN = 5.0V

TPS6286A06

BOM = 2 × 22μF
VOUT = 1.2VIOUT = 10mA 至 6A
图 9-27 负载瞬态 - FPWM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - PFM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 1.2VIOUT = 10mA 至 10A
图 9-29 负载瞬态 - PFM 运行

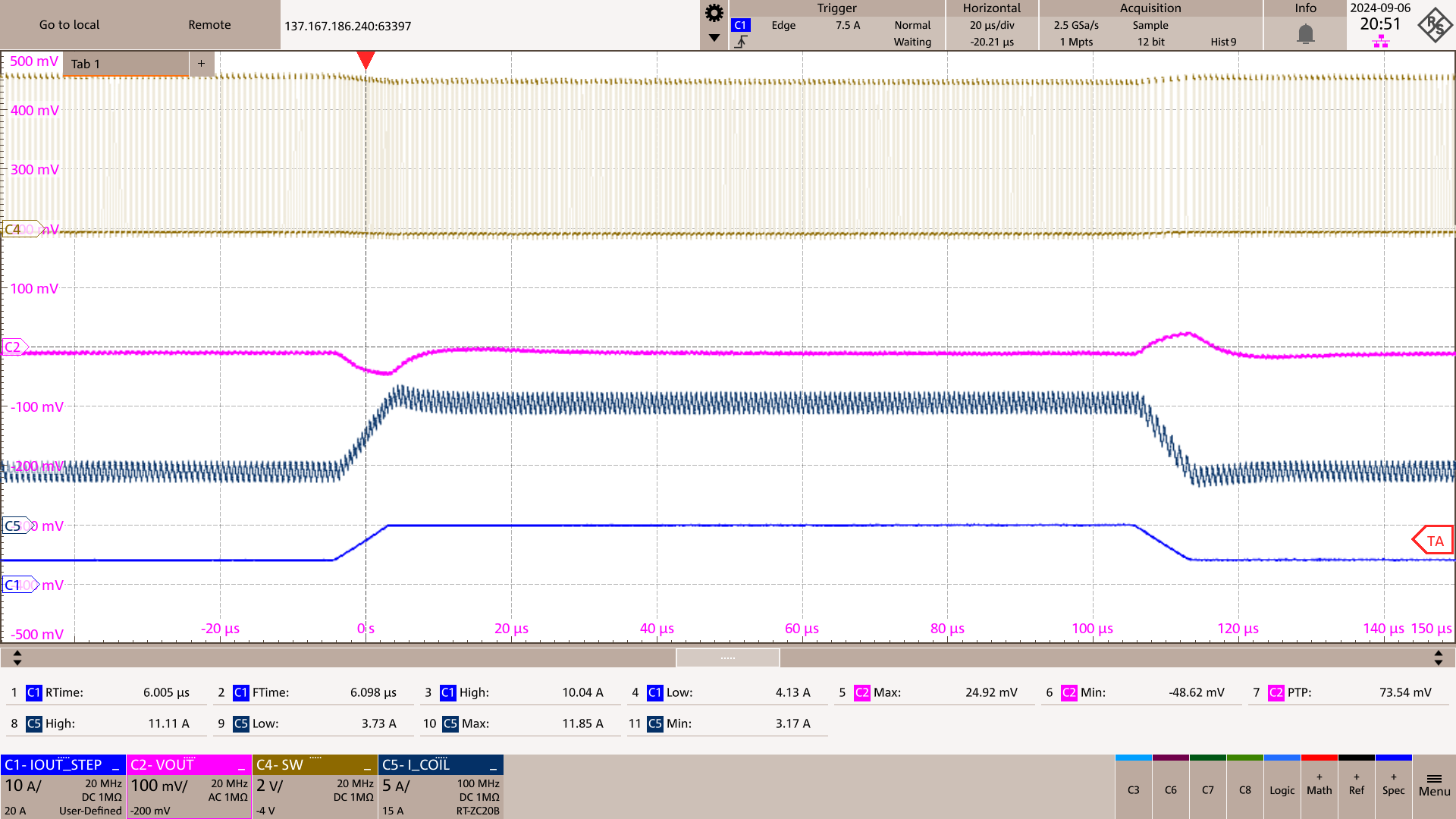

TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - PFM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 1.2VIOUT = 4A 至 10A
图 9-31 负载瞬态 - PFM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 负载瞬态 - FPWM 运行
VIN = 5.0V

TPS6286A10

BOM = 4 × 22μF
VOUT = 0.9VIOUT = 10mA 至 10A
图 9-33 负载瞬态 - FPWM 运行
TPS6286A06 TPS6286A08 TPS6286A10 TPS6286B08 TPS6286B10 断续短路保护图 9-35 断续短路保护
