7.3.2 软启动

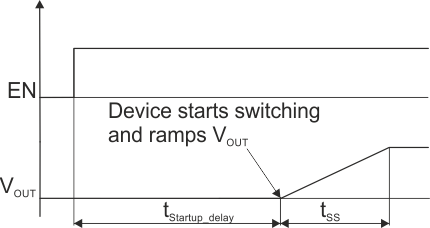

在启用器件并使 EN 为高电平后，器件会对内部电路进行初始化并为其上电。此操作在稳压器启动延迟时间 tStartup_delay 内发生。tStartup_delay 到期后，内部软启动电路会在软启动时间 tss 内斜升输出电压。请参阅图 7-1。

启动延迟时间 tStartup_delay 根据所选的 VSET 值而变化。VSET = 0 时的启动延迟最短，VSET = 16 时的启动延迟最长。

TPS62843 器件启动图 7-1 器件启动
