8.2.4 应用曲线

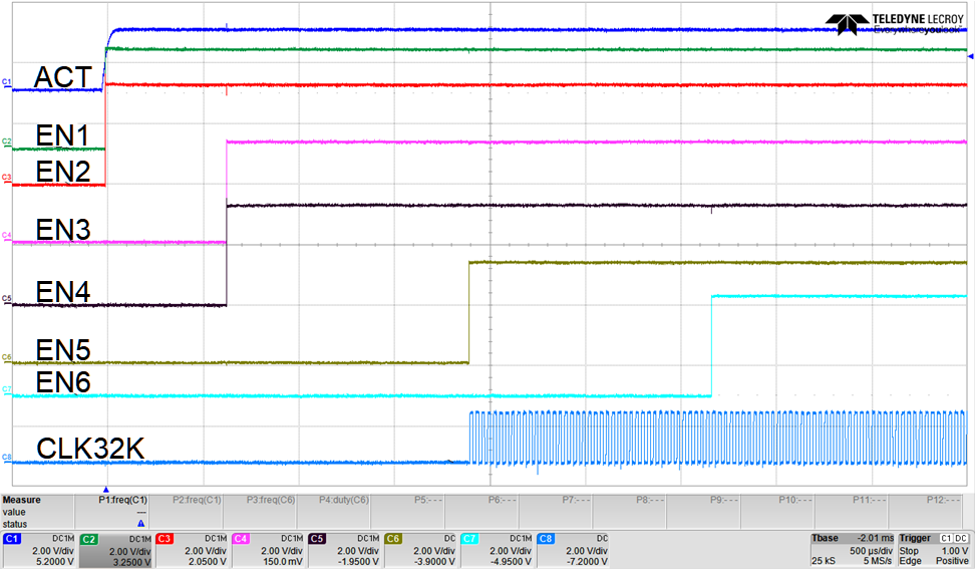

TPS38700-Q1 上电序列图 8-2 上电序列

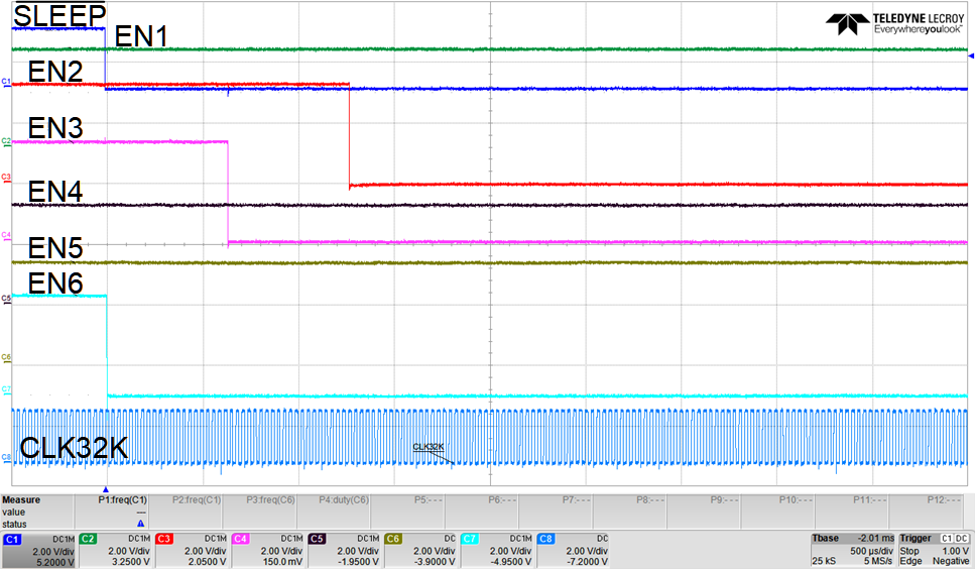

TPS38700-Q1 睡眠进入序列图 8-4 睡眠进入序列

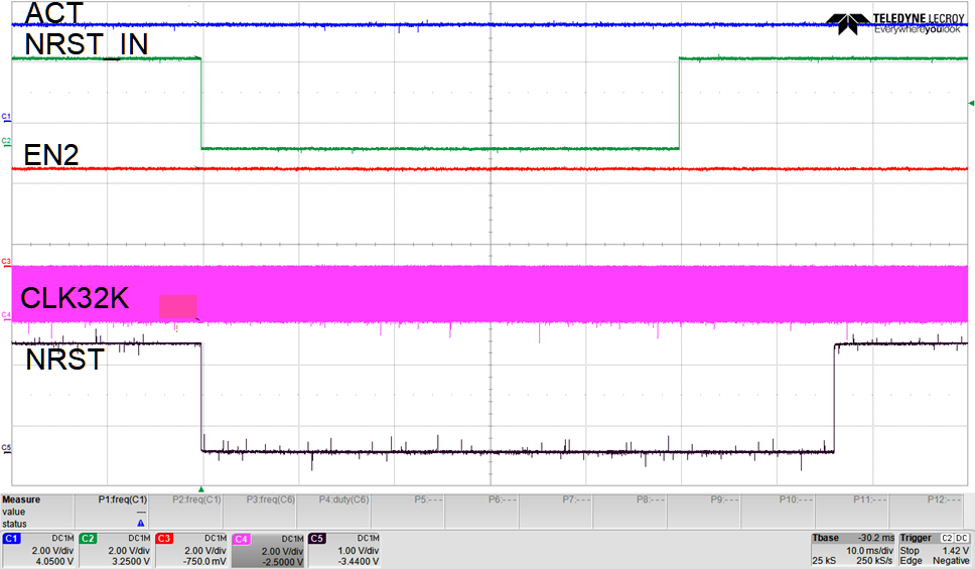

TPS38700-Q1 复位由 NRST_IN 触发图 8-6 复位由 NRST_IN 触发
TPS38700-Q1 断电序列图 8-3 断电序列
TPS38700-Q1 睡眠退出序列图 8-5 睡眠退出序列

图 8-2 显示了 表 8-1 中列出的上电序列。请注意，由于选择了 1 号时隙，EN1 与 ACT 信号同时上升。此外，注意由于选择了 2 号时隙，EN3 和 EN4 在 EN1 之后上升 625us。可使用 TPS38700-Q1 网页的“设计工具与仿真”部分下的 TPS38700-Q1 时序工具来帮助实现所需的时隙选择。
