8.3.4.2.1 通过输出短路启动

当器件在输出端短路启动时，电流开始限制为 I(OL)。器件内的 VIN × I(OL) 功率耗散高，因此结温会升高。随后热调节控制环路会限制负载电流，以将结温调节至 T(J_REG)（典型值 145°C），持续时间为 t(Treg_timeout)（典型值 1.25s）。设备的后续运行取决于模式配置（自动重试或锁存关断）设置，如 表 8-1 所示。FLT 在 t(Treg_timeout) 后置为有效，并在输出短路消失之前保持置为有效。图 8-9 展示了器件在此情况中的行为。

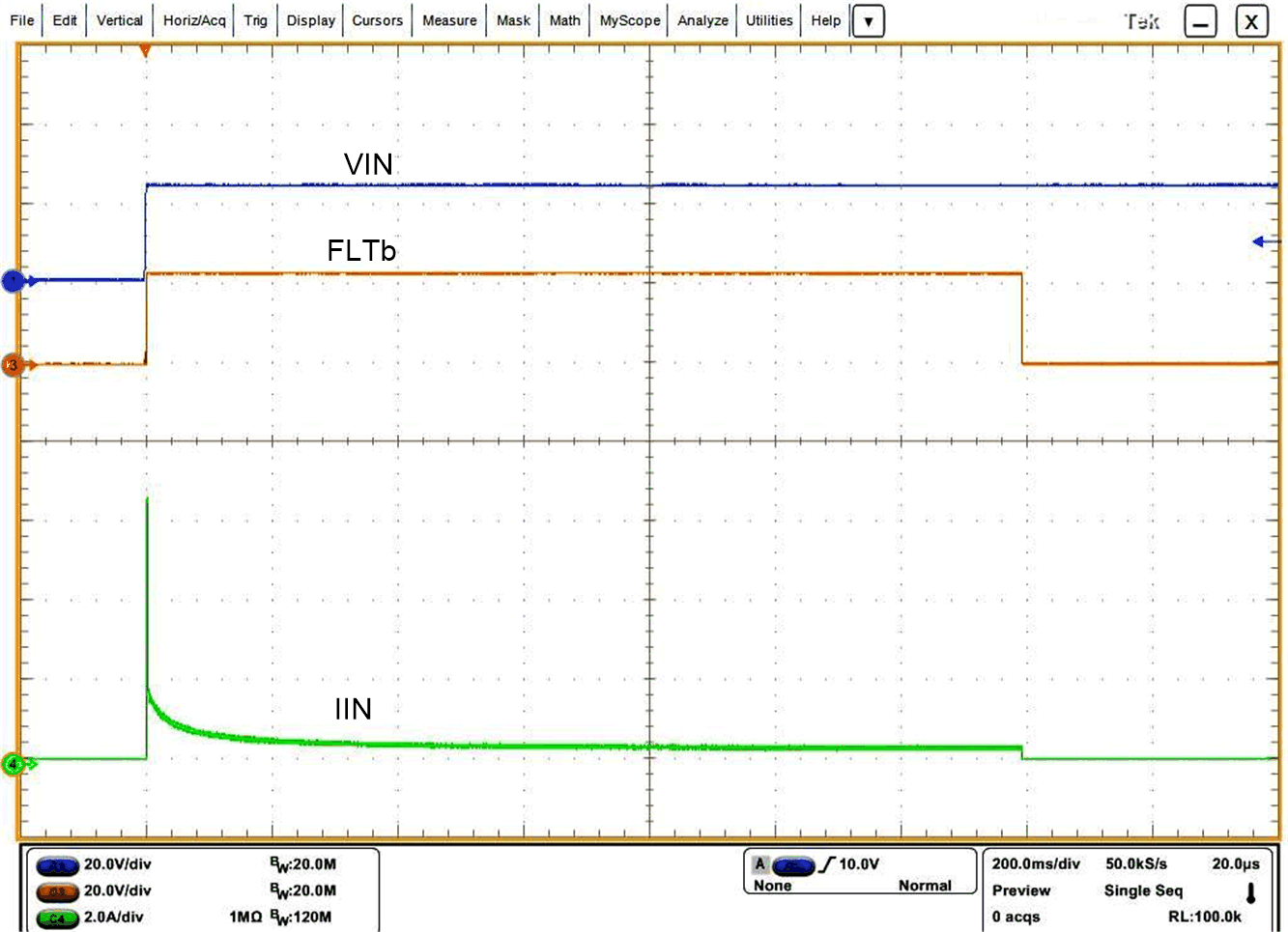

TPS1663 通过输出短路启动
VIN = 24V RILIM = 3kΩ
图 8-9 通过输出短路启动
