9.2.3 应用曲线

TPS1663 在 50V 电源且无负载的情况下进行热插拔
图 9-2 在 50V 电源且无负载的情况下进行热插拔
TPS1663 从 140Ω 到 40Ω 的负载阶跃期间的过载性能
A.
图 9-4 从 140Ω 到 40Ω 的负载阶跃期间的过载性能

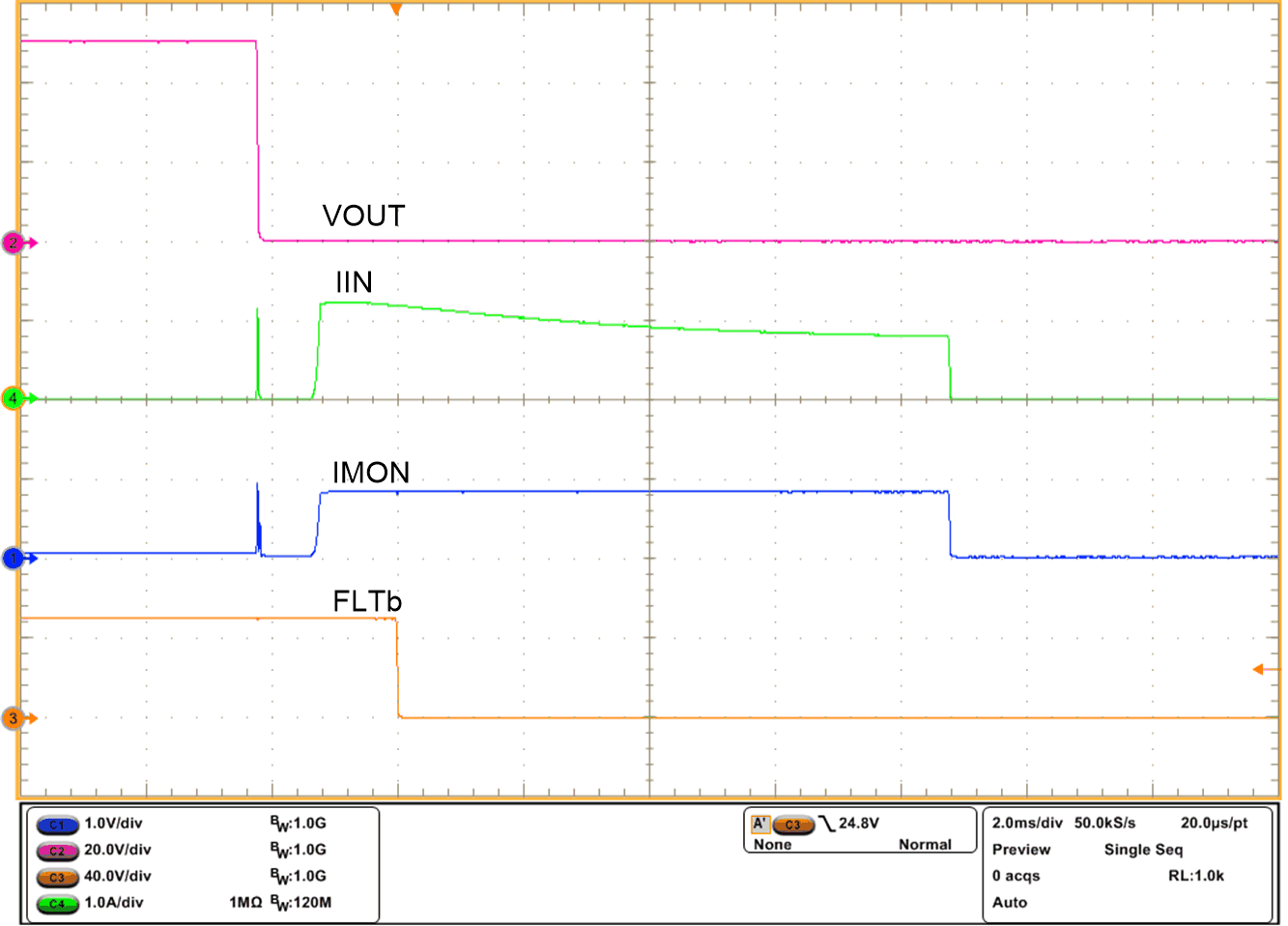

TPS1663 使用 50V 输入电源时的输出热短路性能
图 9-6 使用 50V 输入电源时的输出热短路性能
TPS1663 使用 SHDN 控制关断
图 9-8 使用 SHDN 控制关断
TPS1663 在 50V 电源和 60Ω 负载下进行热插拔
图 9-3 在 50V 电源和 60Ω 负载下进行热插拔
TPS1663 通过从 40Ω 到 140Ω 的负载阶跃退出过载
A.
图 9-5 通过从 40Ω 到 140Ω 的负载阶跃退出过载

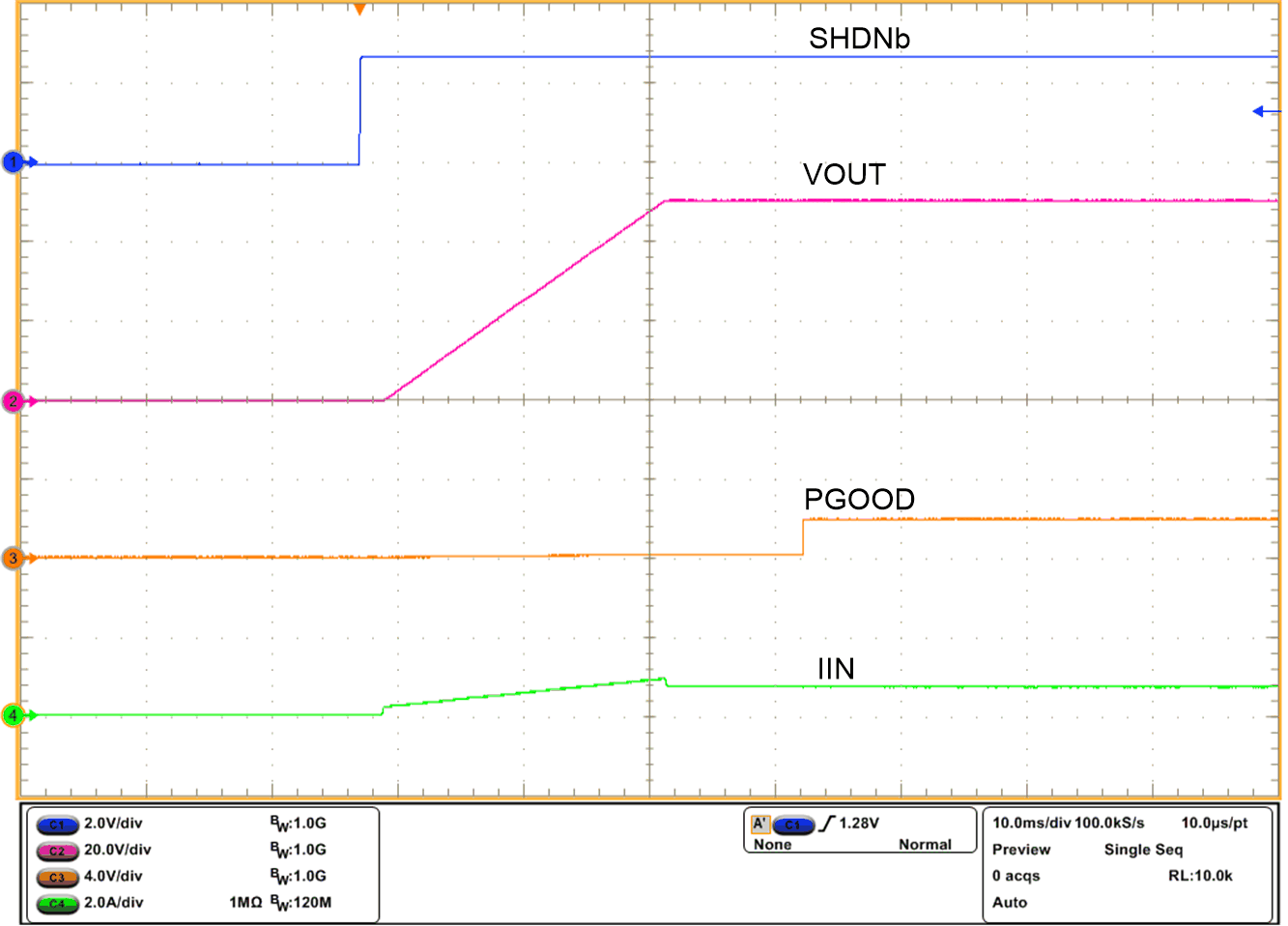

TPS1663 使用 SHDN 控制导通
图 9-7 使用 SHDN 控制导通
